Mar mhonaróir gairmiúil meaisínithe 5 ais agus soláthraí sa tSín, máistreacht Sanluo Beachtas meaisínithe comhuaineach 5-ais le haghaidh páirteanna casta, ag soláthar seirbhísí saincheaptha do thionscail ard-deireadh mar aeraspáis, múnla feithicleach, feistí leighis, agus trealamh fuinnimh. Bainimid amach cruinneas meaisínithe dromchlaí casta agus struchtúir speisialta, ag freastal go hiomlán ar riachtanais dhian na déantúsaíochta chun cinn.
| Cruinneas Toiseach | OD | ID | DP | SW | GD |
| Aonad: ±/mm | 0.005 | 0.01 | 0.005 | 0.005 | 0.002 |
| Cruinneas Geoiméadrach | Timpeallacht | Comhaxiality | Sorcóireacht | Siméadracht | Caoinfhulaingt Seasaimh |
| Aonad: ±/mm | 0.008 | 0.01 | 0.01 | 0.008 | 0.01 |
| Cumas Táirgthe | 1 ~ 999999 ríomhaire | 1 ~ 999999 ríomhaire | 1 ~ 999999 ríomhaire | 1 ~ 999999 ríomhaire | 1 ~ 999999 ríomhaire |
| Timthriall Táirgthe | 3-20 lá | 3-20 lá | 3-20 lá | 3-20 lá | 3-20 lá |
Trealamh iniúchta:CMM, córais tomhais fís, teilgeoirí, tomhasairí trastomhais léasair, trasnamhéadair léasair, tástálaithe garbh, tástálaithe cruinn, micreascóip uirlisí, micreascóip steirió, micriméadair, tomhasairí bioráin, táscairí diailithe, tomhasairí airde, calipers, bloic tomhsaire, tástálaithe cruas, tomhasairí snáithe.
Mar mhonaróir gairmiúil meaisínithe 5 ais, tá barr feabhais againn i meaisínithe dromchlaí casta saorfhoirmeacha thar earnálacha aeraspáis, feithicleach, leighis agus fuinnimh. Cinntíonn ár dteicneolaíocht chomhuaineach 5-ais, in éineacht le hardchlárú CAM agus uirlisiú tiomnaithe, ardchruinneas, críochnú dromchla den scoth, agus deireadh a chur le céimeanna marc uirlisí.
Bun líne:Déanann ár saineolas cruthaithe i meaisínithe dromchla casta geoiméadracht dhúshlánach a thiontú ina gcomhpháirteanna réidh le táirgeadh a shásaíonn go comhsheasmhach na caighdeáin tionscail is déine -- ó fhréamhshamhail go déantúsaíocht lánscála.
Tacaímid lenár meaisínithe 5 ais le huirlisí meaisín den scoth, rialú próiseas cliste, agus córais chúnta cuimsitheacha. Cinntíonn ár n-áis beachtas cobhsaí, in-athdhéanta do pháirteanna meánacha agus móra, ó fhréamhshamhlacha go táirgeadh ardtoirte.
Bun líne:Agus ár mbonn trealaimh chomhtháite, rialuithe cliste próisis, agus fíorú dian inphróiseas againn, soláthraímid cruinneas cobhsaí, in-athdhéanta 5-ais a choinníonn do líne táirgeachta ag rith - agus sáraítear do chaighdeáin cháilíochta go seasta.
| Paraiméadar | Sonraí |
| Múnla | Micrea5 |
| Croíshuíomh | Meaisínithe ard-dinimiciúil, ardchruinneas de chomhpháirteanna micrea agus ardluacha |
| Cruinneas Eochair | Déan aríscumas0.0005mm, Cruinneas suite< 0.002mm |
| Fearsaid | Luas uasta60,000 rpm |
| Struchtúr | Dlúth, meáchan iomlán 550kg; iris uirlisí trichiseal le 60 uirlis; Freastalaíonn an córas pailléid ar 6 daingneán náid pointe |
| Fuinneamh & Comhshaol | Tomhaltas íseal (<500W), le bailitheoir ceo ola |
| Córas CNC | Beckhoff (An Ghearmáin) |
| Taisteal (X/Y/Z) | 78 / 56 / 50 mm |
| Feidhmchláir tipiciúla | Comhpháirteanna innealtóireachta micrea, páirteanna beaga miotail lómhara |
| Paraiméadar | Sonraí |
| Múnla | DMU 105 monoblock |
| Croíshuíomh | Meaisínithe ardchruinneas 5 ais de chodanna móra casta |
| Aiseanna & Nascacht | Comhuaineach 5-ais |
| Struchtúr Leapacha | Iarann teilgthe nodular GGG60, réitigh aonphíosa le rigidity optamaithe FEM 40% níos airde ná dearaí traidisiúnta |
| Cruinneas Eochair | Tiomántán díreach aiseanna A/C, cruinneas innéacsaithe ±1 stua-soic; cruinneas suite tábla suas go dtí 0.001mm |
| Córas Fearsaid | Comhéadan HSK-A100, cumhacht 44 kW, chasmhóiminte 288 Nm, raon luais 50-10,000 rpm |
| Taisteal (X/Y/Z) | 1,135 mm / 1,050 mm / 750 mm |
| Buntáistí Buntábhachtacha | Laghdaíonn dearadh teirmeach-siméadrach dífhoirmiúchán teirmeach; changer pailléid roghnach agus tomhas in-phróiseas le haghaidh uathoibrithe |
| Feidhmchláir tipiciúla | Comhpháirteanna meaisínithe 5-ais beachtais |
| Paraiméadar | Sonraí |
| Múnla | JDGR400T |
| Croíshuíomh | Tacaíonn beachtas leibhéal micrean, le próisis ilchodacha cas an mhuilinn |
| Córas CNC | JD50 féinfhorbartha, taifeach rialaithe gluaisne 10nm |
| Fearsaid | Leicfhearsaid ardluais JD150S, HSK-A50, uasluas 32,000 rpm |
| Cruinneas Eochair | Atrialltacht i raon miocrón; Atrialltacht ais AC 4″ |
| Tábla Rothlach | Tiomántán díreach dé-ais, taifeach 0.0001° |
| Iris Uirlis | Cineál slabhra, cumas 63 uirlisí |
| Buntáistí Buntábhachtacha | Cúitíonn tomhas ar an meaisín go huathoibríoch earráidí uirlisí agus saotharphíosa, ag cinntiú toradh baisc |
| Feidhmchláir tipiciúla | Comhpháirteanna beachtais 5-ais |

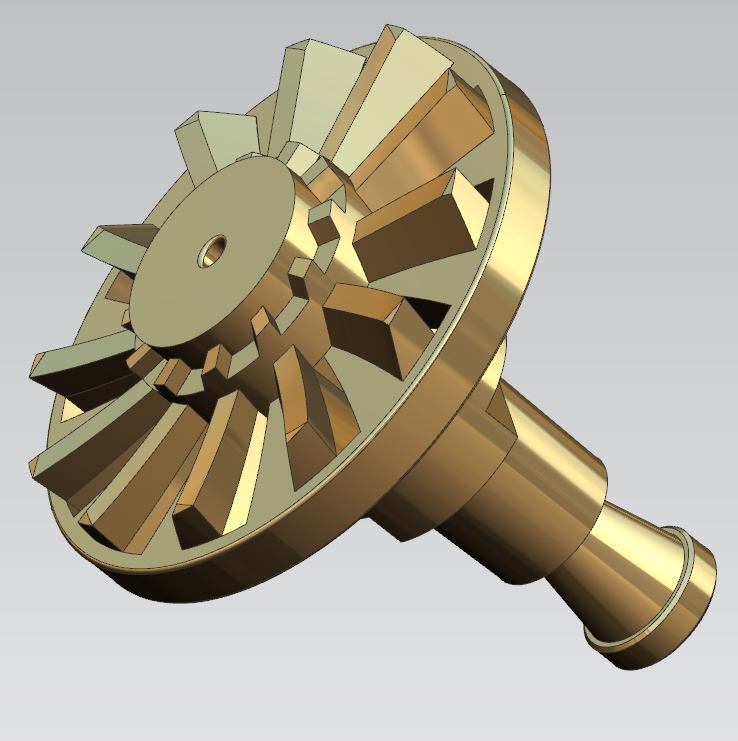

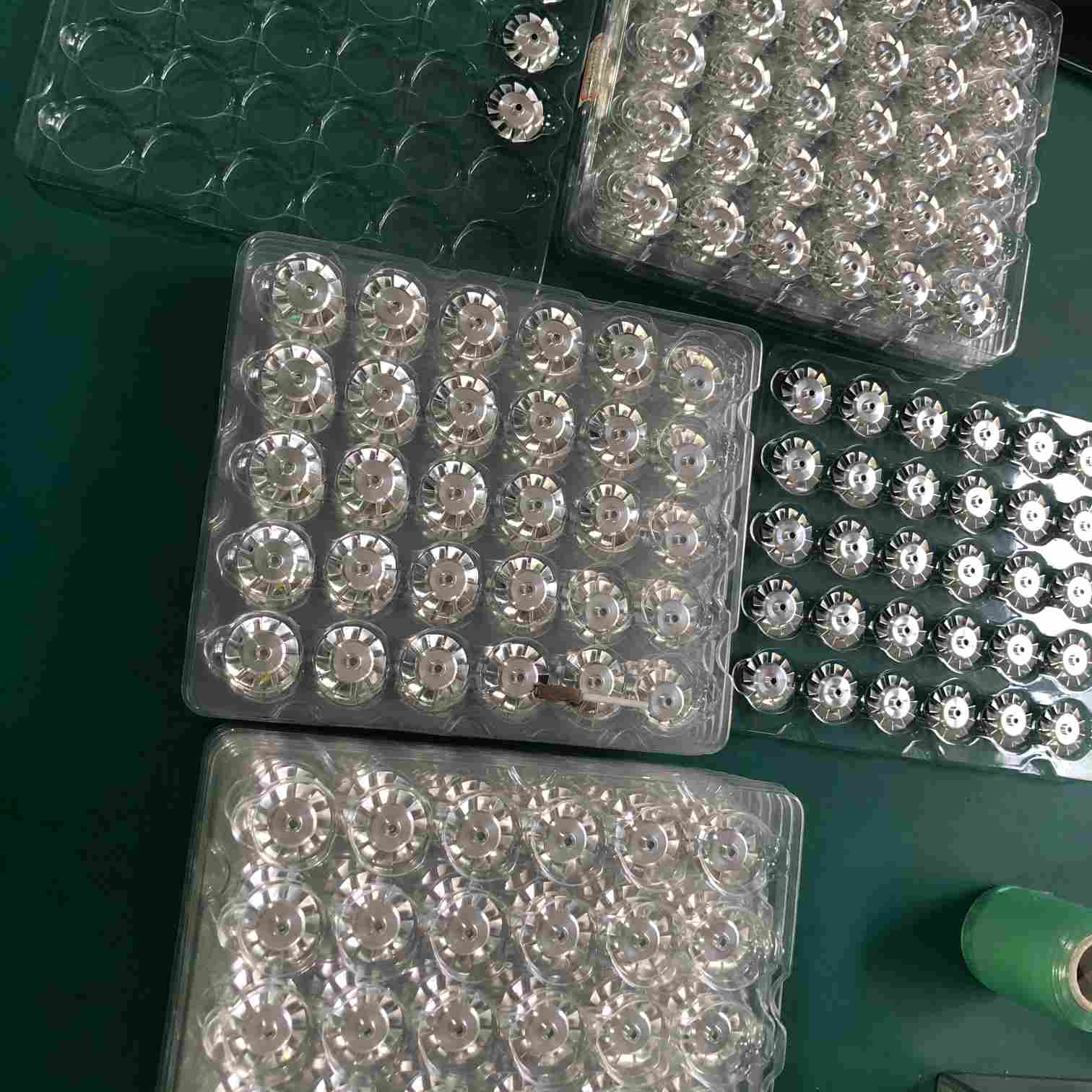

Tá an impeller seo déanta as cruach dhosmálta austenític SUS316 agus feidhmíonn sé mar chomhpháirt lárnach sreafa-stiúrtha i gcaidéil teanndáileog sreabhán do mhonaróir trealaimh Brasaíleach. Bhí an cliant tar éis dul i dteagmháil le trí shiopa roimhe seo, agus chlis orthu go léir mar gheall ar dhífhoirmiú lanna, saincheisteanna comhaisiúlachta, blocáil micreaphoill, agus drochbhailchríochnú dromchla. Fuair siad sinn trí chuardach Google agus shonraigh siad trí cheanglas dhian: comhsheasmhacht baisc, lamháltais micrileibhéil, agus dromchlaí teagmhála sreabhán gan burr.
Príomhsonraíochtaí líníochta:
D'úsáideamar ionad meaisínithe 5 ais DMG MORI chun an impeller iomlán a chríochnú i gclampáil amháin, ag seachaint earráidí il-socraithe. Céimeanna próisis:
Trealamh tacaíochta: fuaraitheoir ardbhrú, taiscéalaí inphróise Renishaw le haghaidh cúitimh uirlisí agus socrú sonraí uathoibríoch gach 20 cuid.
| Paraiméadar | Sampla 1 | Sampla 2 | Sampla 3 | Riachtanas |
| Blade OD φ31 | 31.004 mm | 30.998 mm | 31.001 mm | ±0.01 mm |
| Uillinn 75° | 74.78° | 75.12° | 74.95° | ±0.5° |
| Tiús lann 0.68 | 0.667 mm | 0.679 mm | 0.685 mm | ±0.05 mm |
| Micreapholl φ1.5 | 1.491-1.508 mm (10 bpoll) | Earráid suímh uasmhéid 0.021 mm | ±0.02 mm | |
| Comh-aisiúlacht (datum A) | 0.003 mm | 0.004 mm | 0.003 mm | ≤0.005 mm |
| Rith amach aghaidh | 0.010 mm | 0.013 mm | 0.011 mm | ≤0.015 mm |
| Próifíl dromchla lann | uasmhéid 0.018 mm | --- | --- | ≤0.02 mm |
| Garbhacht an dromchla (teagmháil sreabhach) | Ra 0.32-0.38 μm | Aghaidheanna cúplála Ra 0.62-0.75 μm | ≤0.4 / ≤0.8 | |
| Cruas (HV) | 190-210 | HRC coibhéiseach <6 | ≤7 | |
Toradh an chliaint:Tar éis na chéad 50 píosa a fháil, d'fhíoraigh cigireacht tríú páirtí an chliaint comhlíonadh 100%. I gcomparáid le soláthróirí roimhe seo, tháinig laghdú 70% ar an gcreathadh, tháinig laghdú 16 dB ar an torann, agus níor cuireadh bac ar mhicrea-phoill. Tá orduithe bliantúla curtha anois ag an gcliant do na trí leagan impeller. Aiseolas scríofa: "Comhsheasmhacht tríthoiseach is fearr a chonaic muid riamh i impellers cruach dhosmálta."
Tar éis 10 mí d'úsáid, gan aon creimeadh, dífhoirmiúchán strus, nó éilimh ar ais. Soláthraímid tuairiscí cigireachta iomlána le gach baisc, cigireacht 100% ar lamháltais chriticiúla, agus athoibriú saor in aisce d'aon chodanna neamhchomhlíonta.

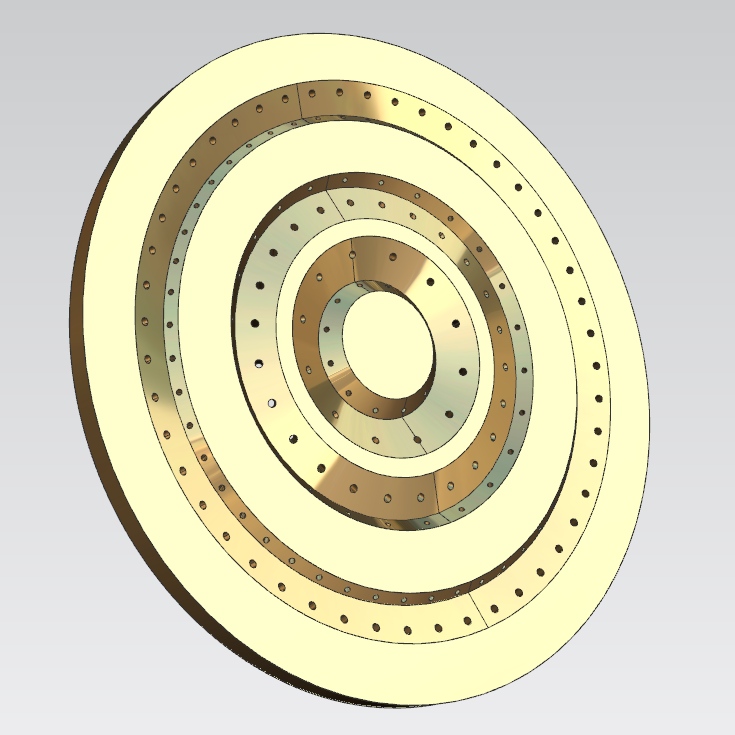

Tá an bonnphláta flange ilchiseal cruinn seo (cuid uimhir SLY033-04-03A) déanta as cóimhiotal alúmanaim 7075-T651, meáchan 0.849kg in aghaidh an phíosa. Feidhmíonn sé mar an pláta iompróra lárnach taobh istigh de sheomra taiscí ceimiceach gaile (CVD), ag tacú le suíomh sliseog faoi fholús ard agus athruithe teochta timthriallach. Bhí an cliant, monaróir trealaimh leathsheoltóra intíre, tar éis dhá shiopa eile a thriail roimhe seo le toradh faoi bhun 60% mar gheall ar maoile, coaxiality poll, agus saincheisteanna roughness groove séala. Chuaigh siad i dteagmháil linn tar éis atreoraithe.
Príomhdhúshláin:
Críochnaíodh na hoibríochtaí go léir ar ionad meaisínithe DMG 5 ais le clampáil aonair, rud a chuir deireadh le hearráidí carnacha ó ilshocruithe. Céimeanna próisis:
Cigireacht: Zeiss CMM, tástálaí gairbhe, tástálaí cruinn, tomhsaire maoile léasair. Cigireacht 100% den chéad alt, sampláil 15% le haghaidh táirgeadh baisc.
| Paraiméadar | Luachanna Tomhais | Riachtanas |
| Maoile bonn (5 phointe) | 0.007, 0.009, 0.006, 0.010, 0.008 mm (uasmhéid 0.010) | ≤0.012 mm |
| Comh-aisiúlacht 3 fheire comhlárnacha | uasmhéid 0.006 mm | ≤0.008 mm |
| Suíomh poll dowel (8 bpoll) | 0.004-0.009 mm | ≤0.01 mm |
| Leithead groove O-fáinne | 3.997-4.003 mm | ±0.005 mm |
| Maoile bun groove | 0.002 mm | ≤0.003 mm |
| Ga cúinne R0.8 | 0.798-0.801 mm | ±0.002 mm |
| Garbhacht dromchla groove | Ra 0.18 μm | ≤0.2 μm |
Toradh an chliaint:Tar éis an chéad alt a cheadú, dheimhnigh saotharlann tríú páirtí an chliaint na sonraí go léir laistigh de ± 0.002mm dár dtuarascáil. Bhain an seomra folúis brú deiridh amach 1×10⁻⁶ Pa gan aon sceitheadh. Mhéadaigh ráta toraidh ó 58% go99.2%. Thit costas athoibre 72%. Laghdaíodh an t-am cruinnithe in aghaidh an aonaid ó 1.8 uair go 0.35 uair. Tar éis 50 timthriall teirmeach (-20 ° C go + 120 ° C), ní raibh ach dífhoirmiúchán maoile 0.011mm (i gcomparáid le 0.038mm ón soláthraí roimhe seo). Tá na codanna struchtúracha seomra folúis go léir aistrithe ag an gcliant chugainn le haghaidh meaisínithe 5 ais.
Tar éis 14 mhí de tháirgeadh leanúnach, níor tuairiscíodh aon teipeanna tríthoiseach. Soláthraímid inrianaitheacht 3 bliana ar shonraí iniúchta agus barántas athoibrithe 6 mhí saor in aisce a chlúdaíonn páirteanna neamhchomhlíonta.
Speisialtóireacht againn i muilleoireacht comhuaineach 5-ais agus meaisínithe cas-mhuileann ar ionaid DMG MORI, Bumotec, agus Mori Seiki, ag láimhseáil páirteanna suas le taisteal 1,135mm agus meáchan 2,000kg le luasanna fearsaid suas le 60,000 rpm. Clúdaíonn ár gcumas 5-ais:
Úsáideann gach tionscadal ríomhchlárú UG NX/Mastercam/Hypermill, insamhalta iomlán 3D, agus iniúchadh inphróiseas Renishaw. Soláthraímid ráta pas cáilíochta 98.8% agus freastalaimid ar chliaint Fortune 500 lena n-áirítear Huawei, BYD, agus Mindray.
I gcás páirteanna a bhfuil foghearrtha orthu, dromchlaí saorfhoirme, nó comhaicseanacht docht (≤0.005mm) -- cosúil le impellers agus seomraí folúis -- cuireann 5-ais deireadh le socruithe iolracha agus baintear amach lamháltais nach féidir le 3-ais a choinneáil.
Alúmanam (7075, 6061), steels dhosmálta, cóimhiotail tíotáiniam, Inconel, cóimhiotail chopair, PEEK, agus miotail lómhara - le cosáin uirlisí tiomnaithe agus chuisnithe do gach ceann acu.
Caighdeán OD ±0.005mm, ID ±0.01mm, coaxiality ≤0.01mm, agus caoinfhulaingt seasamh ≤0.01mm; fíoraithe ag Zeiss CMM agus trasnamhéadair léasair.
Annealing faoisimh struis, folús-fheistiú saincheaptha, gearradh cisealta (doimhneacht ≤0.15mm), agus cosáin uirlisí siméadracha -- ag coinneáil maoile laistigh de 0.010mm fiú ar pháirteanna 300mm-réise.
Cigireacht CMM 100% den chéad alt, baisc-sampláil 15%, agus tuairisc iomlán tríthoiseach le gach lastas -- taifid coinnithe ar feadh 18 mí.
De ghnáth 3--20 lá ag brath ar chastacht agus ar chainníocht; is féidir fréamhshamhlacha práinneacha a bhrostú go 5--7 lá oibre.
