Is próiseas é meaisínithe aghaidh Sanluo Precision chun plána deiridh na gcodanna a phróiseáil. Déantar casadh aghaidhe a chlampáil trí chuck trí fhód agus a phróiseáil le huirlis casadh aghaidhe, le luas casadh 500-2000rpm, ráta beatha 0.1-0.5mm/r, doimhneacht gearrtha 0.5-3mm; fágann casadh garbh liúntas 0.5mm, críochnaigh casadh taobh amháin 0.1-0.2mm. Rialú cáilíochta dian: braite maoile (difríocht airde arna thomhas ag tomhas diailithe le pláta comhréidh, cruinneas CMM 0.003mm, eitleán mór arna thomhas ag interferometer léasair); ingearachacht (rialóir dronuillinn i gcoinne an chiorcail taobh amuigh den aghaidh deiridh, bearna arna thomhas ag tomhsaire mothaithe, diall uillinn arna thomhas ag CMM); braite comhthreomhaireachta (tomhsaire diailithe ag foirceann amháin, rothlaigh an píosa oibre chun rith amach a thomhas); méadar roughness chun luach Ra a thomhas (≥5 pointe braite chun an meán a ghlacadh); iniúchadh amhairc le haghaidh marcanna uirlisí, scratches, burrs; ráthaíocht próisis (uirlisí géar, paraiméadair réasúnta, fuaraithe leordhóthanach, clampáil docht).
|
Cruinneas toisí |
OD |
ID |
T（C） |
DP |
SW |
|
aonad: ±/mm |
0.002 |
0.005 |
0.001 |
0.002 |
0.002 |
|
Cruinneas geoiméadrach |
Timpeallacht |
Comhaxiality |
Díreachacht |
Sorcóireacht |
Siméadracht |
|
aonad: ±/mm |
0.002 |
0.005 |
0.001 |
0.002 |
0.002 |
|
Cumas táirgthe |
1 ~ 999999 ríomhaire |
1 ~ 999999 ríomhaire |
1 ~ 999999 ríomhaire |
1 ~ 999999 ríomhaire |
1 ~ 999999 ríomhaire |
|
Timthriall táirgthe |
3-20 lá |
3-20 lá |
3-20 lá |
3-20 lá |
3-20 lá |

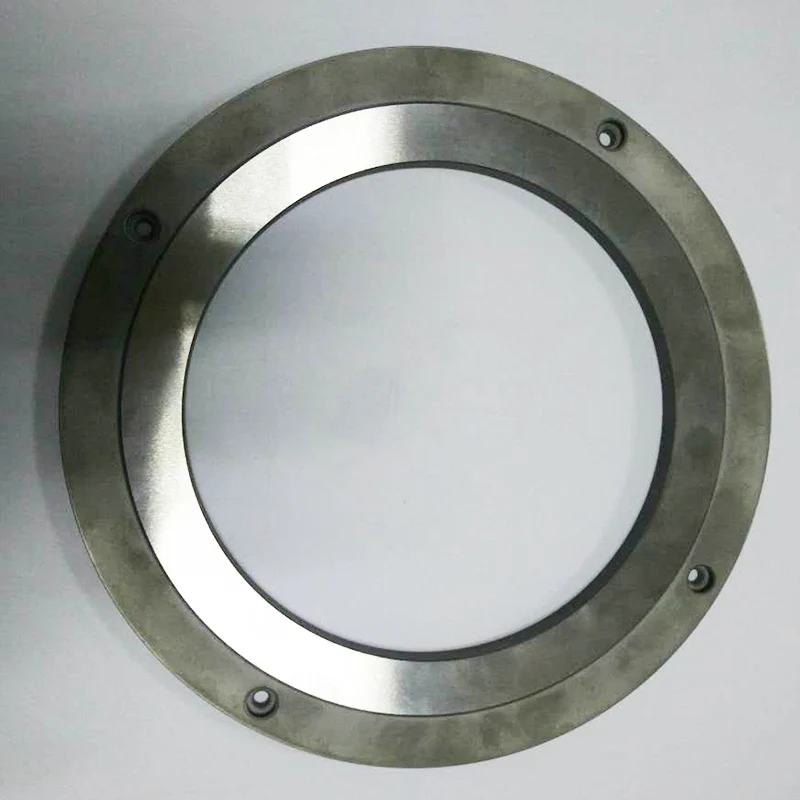

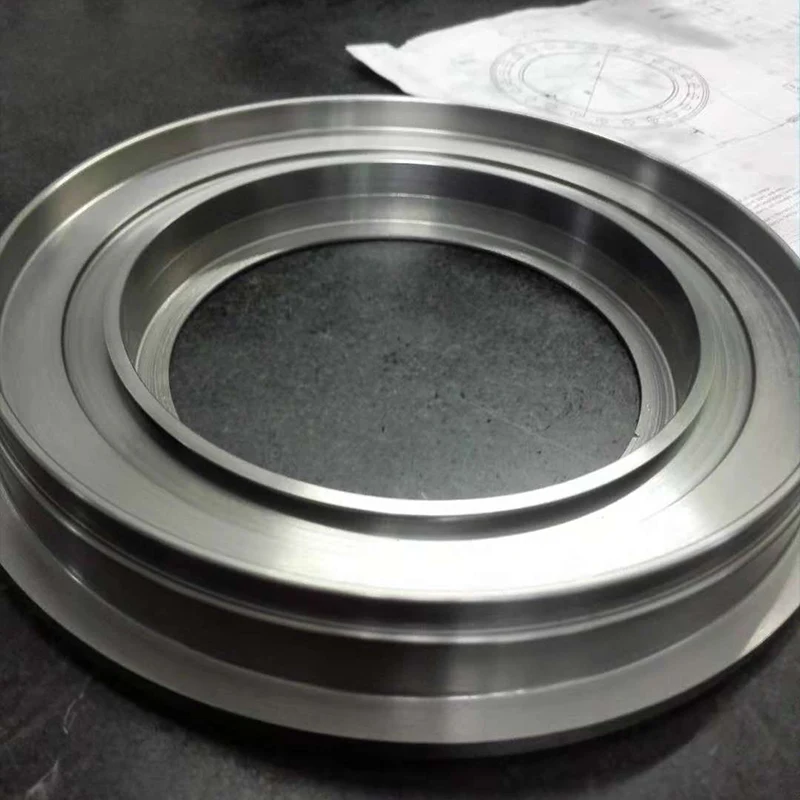

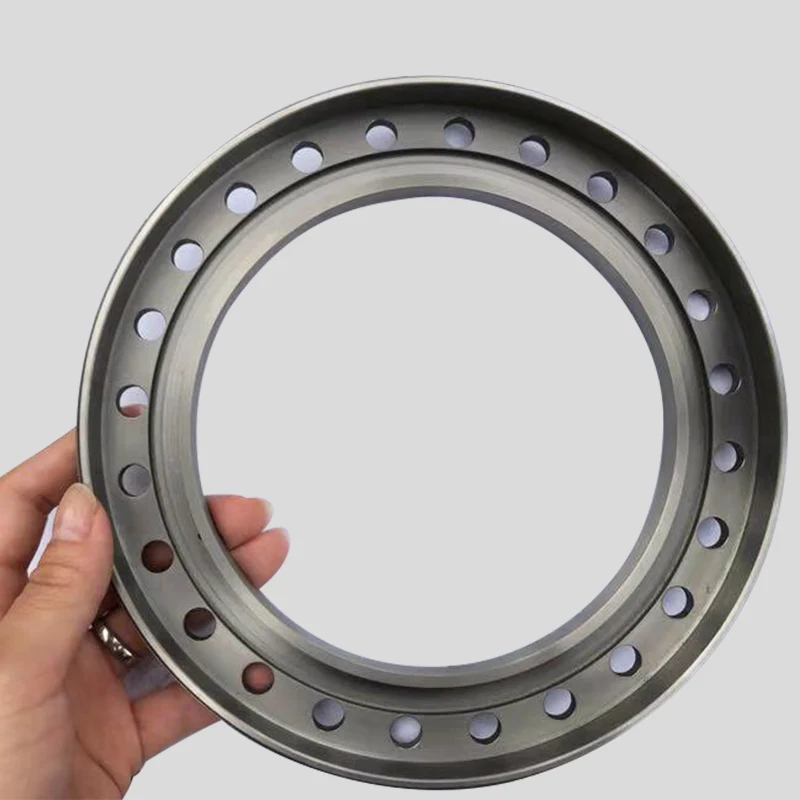

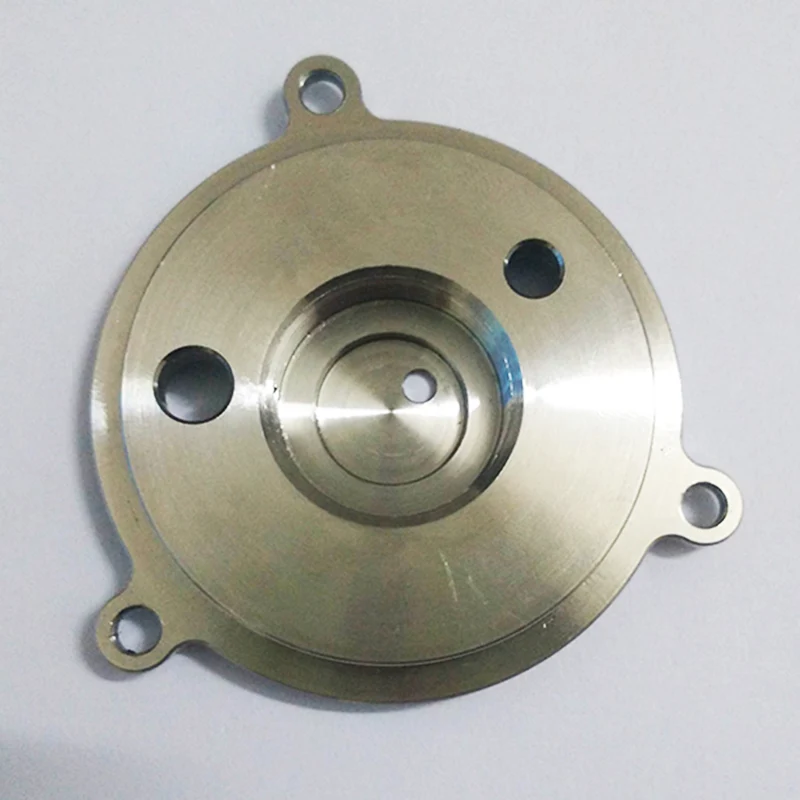

Mar ghléasra próiseála meaisínithe atá os comhair gairmiúil, tá raon leathan d'iarratais ag Sanluo Precision: déantúsaíocht innealra (aghaidh deireadh flange φ100-500mm maoile 0.03mm le haghaidh oiriúnach ina saothraítear rónta, comhthreomhaireacht aghaidh deireadh fearas 0.02mm), próiseáil múnla (maoile aghaidh deireadh cuas 0.01mm, treoir cholún treorach sleeve ingearach 0.0mm), ingearachacht páirteanna láimhe 0.0mm colún treoir, ingearachacht 0.0mm ar thaobh na láimhe deise. Comhthreomhaireacht aghaidh deireadh flywheel 0.03mm), ionstraimí beachta (Maoile ardán optúil 0.005mm dromchla Ra0.4μm), páirteanna caidéil agus comhla (mao an dromchla séalaithe 0.02mm gan aon sceitheadh), hiodrálacha agus aeroibrithe (clúdach deireadh sorcóir / comhthreomharán aghaidh deireadh caidéil ola 0.02-0.03mm). Táimid tar éis seirbhísí meaisínithe casadh saincheaptha a sholáthar do XCMG, Sany, Weichai, Yuchai, Gree agus fiontair eile, le próiseáil bhliantúil de 2 mhilliún píosa agus ráta pas maola de 99.5%.
|
Catagóir Paraiméadar |
Sonraí Paraiméadar |
|
Múnla trealaimh |
SGR-700SP |
|
Croíshuíomh |
Meilt aghaidh ultra-cruinneas |
|
Cruinneas Eochair |
Min. infeed 0.001 mm; roth meilt luas infeed fhearsaid 0.001–1.500 mm/nóim |
|
Córas Chuck |
Chuck leictreamaighnéadach buan (cumhacht asaithe le linn asaithe, gan éifeacht teirmeach), trastomhas φ700 mm |
|
Teicneolaíocht Paitinnithe |
Meicníocht coigeartaithe brú meilt roth meilt uathoibríoch (seachain brú iomarcach); Tacaíocht 3 phointe meicníocht coigeartaithe tilt dromchla cineál seasta (coigeartú leibhéal fo-mhiocrón) |
|
Cumas Próiseála |
Ag freagairt d'uas. Méid an phíosa oibre: 170mm(H) × 700mm(φ) × 300kg |
|
Uathoibriú agus Cosaint an Chomhshaoil |
Gléas sizing meilt uathoibríoch nuafhorbartha; Mótar caighdeánach IE3, éifeacht suntasach coigilte fuinnimh |
|
Feidhmchláir tipiciúla |
cruinneas atá os comhair páirteanna meaisínithe, etc |
|
Catagóir Paraiméadar |
Sonraí Paraiméadar |
|
Múnla trealaimh |
KG-500 |
|
Croíshuíomh |
Meaisín meilt cumaisc 3-ais (ciorcal agus aghaidh inmheánach agus seachtrach) |
|
Ais CNC |
3-ais |
|
Córas CNC |
Rialaitheoir FANUC |
|
Cumas Próiseála |
Raon trastomhas meilte ø4～ø320 mm; uas. doimhneacht meilt 200 mm |
|
Gnéithe Struchtúrtha |
Struchtúr fearsaid roth meilt dé; leaba déanta as iarann teilgthe ard-ghrád FC30, tempered agus faoiseamh ó strus; Glacann X, ais Z iarnród treorach líneach agus scriú liathróid |
|
Stróc (X/Y/Z) |
390 mm / 350+200 mm / 350+200 mm |
|
Feidhmchláir tipiciúla |
cruinneas atá os comhair páirteanna meaisínithe, etc |
