Gnéithe meaisínithe ard-chaoinfhulaingt Sanluo Beachtas rialú beacht ar ghráid lamháltais ard: caoinfhulaingt grád IT2 ±0.001-0.004mm (oiriúnach le haghaidh oiriúnach ard-cruinneas), caoinfhulaingt grád IT3 ±0.001-0.006mm (oiriúnach le haghaidh cruinneas oiriúnach), caoinfhulaingt grád IT4 ±0.002-0.01mm caoinfhulaingt grád ginearálta (páirteanna IT3 cruinneas) ginearálta. ±0.003-0.015mm (oiriúnach do ghnáthchodanna cruinneas). I measc na gcineálacha feisteas tá: feistiú imréiteach H7/h6 le imréiteach 0.002-0.015mm, feisteas trasdula H7/k6 le suíomh cruinn, feistiú trasnaíochta H7/p6 le cur isteach 0.005-0.025mm. Raon méide: trastomhas φ0.03-800mm, fad ≤2000mm, cró φ0.02-500mm. Tá an liúntas meaisínithe ag dul chun cinn i sraitheanna: meaisínithe garbh 0.02-0.05mm, leathchríochnú 0.05-0.1mm, críochnú 0.001-0.003mm, meilt 0.001-0.005mm.
|
cruinneas tríthoiseach |
L（X） |
W（Y） |
H（Z） |
SW |
GD |
|
aonad: ±/mm |
0.001 |
0.0005 |
0.0001 |
0.002 |
0.001 |
|
Cruinneas geoiméadrach |
maoile |
comhthreomhaireacht |
ingearacht |
siméadracht |
Caoinfhulaingt seasamh |
|
aonad: ±/mm |
0.0003 |
0.001 |
0.001 |
0.002 |
0.002 |
|
cumas táirgthe |
1 ~ 999999 ríomhaire |
1 ~ 999999 ríomhaire |
1 ~ 999999 ríomhaire |
1 ~ 999999 ríomhaire |
1 ~ 999999 ríomhaire |
|
timthriall táirgthe |
3-20 lá |
3-20 lá |
3-20 lá |
3-20 lá |
3-20 lá |

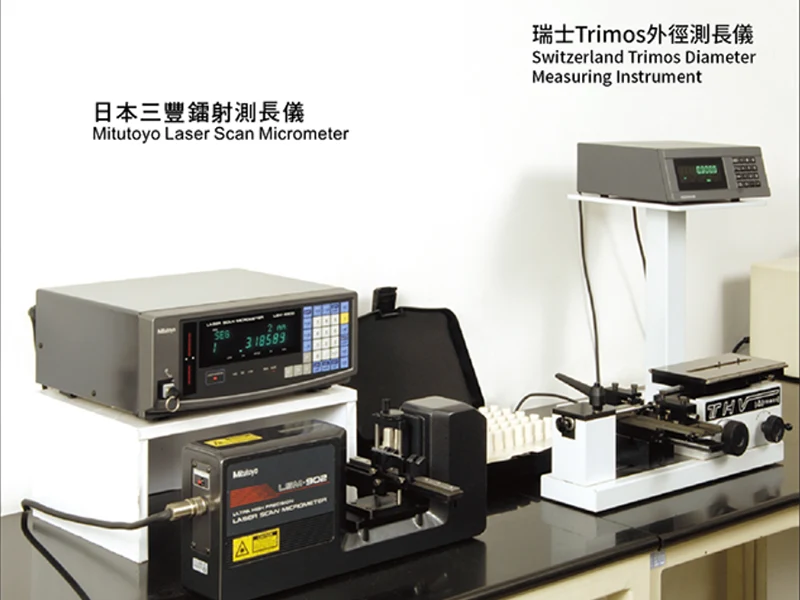

Mar ghléasra próiseála gairmiúil meaisínithe ardchaoinfhulaingt, tá trealamh tástála beachtas feistithe ag Sanluo Beachtas: uirlisí tomhais ginearálta cosúil le hionstraim léasair / micriméadar ultra-cruinneas / micriméadar / micriméadar inmheánach / caliper vernier, uirlisí tomhais speisialta cosúil le leithead breiseán teorainn réidh / tomhas fáinne, CMM le cruinneas 0.002mm, méadar cruinn le cruinneas 0.0005mm Glacadh le rialú próisis SPC, cairt rialaithe X-R, CPK≥1.33 le haghaidh cáilíochta, iniúchadh 100% ar phríomhthoisí. Réimsí iarratais: tionscal na ngluaisteán (bloc-sorcóir inneall tolladh IT7 grád ±0.008mm, crankshaft príomh-iris IT6 grád ±0.005mm, giarbhosca giarbhosca seafta próifíl fiacail caoinfhulaingt IT6 grád), innealra cruinneas (laghdú lamháltas páirce fearas pláinéadach ±0.01mm, scriú liathróid cruinneas luaidhe grád IT5), déantúsaíocht múnla (instealladh múnla bush croí-threoir stampála ± 1 mm) H7/h6), córas hiodrálacha (tumadóir caidéil hiodrálacha IT6 grád ±0.004mm, loine sorcóir hiodrálacha imréiteach oiriúnach grád IT7 0.02-0.05mm). Táimid tar éis seirbhísí meaisínithe ardchruinneas saincheaptha a sholáthar do FAW, Dongfeng, Weichai, Fast, XCMG, Zoomlion agus fiontair eile, le haschur bliantúil de 3 mhilliún páirteanna ardchaoinfhulaingt agus ráta cáilíochta lamháltais de 99.5%.
|
Catagóir Paraiméadar |
Sonraí Paraiméadar |
|
Múnla Trealaimh |
iQ500 |
|
Croíshuíomh |
Meaisín muilleoireachta micrea cruinneas mór, oiriúnach le haghaidh meaisínithe caoinfhulaingt ard |
|
Uimhir Ais |
3-ais |
|
Stróc (X/Y/Z) |
600 mm / 500 mm / 300 mm |
|
Córas Fearsaid |
Fearsaid leictreach ardluais 45,000 rpm, comhéadan HSK-E32 |
|
Cruinneas Eochair |
Cruinneas meaisínithe leibhéal submicron agus cruinneas atrialltachta |
|
Feidhmíocht Tairisceana |
Luas trasnaithe mear gach ais 16,000 mm/nóim |
|
Córas Iris Uirlis |
Iris uirlis 20 post uirlisí saor in aisce, |
|
Buntáiste Croí |
Glacann sé le dearadh mótair líneach agus rialú teochta chun cinn chun torthaí meaisínithe cruinn agus intuartha a sholáthar |
|
Feidhmchlár tipiciúil |
meaisínithe caoinfhulaingt ard de chomhpháirteanna cruinneas |
|
Catagóir Paraiméadar |
Sonraí Paraiméadar |
|
Múnla Trealaimh |
Hardinge® T Sraith SP® |
|
Croíshuíomh |
Meaisínithe ultra-cruinneas agus casadh crua |
|
Uimhir Ais |
/ |
|
Cainníocht Uirlis |
12 uirlis |
|
Trastomhas |
226.3 mm, 313.7 mm |
|
Luas Rothlaithe |
4,000 rpm, 5,000 rpm, 6,000 rpm |
|
Cainéal Servo |
42 mm, 51 mm, 65 mm |
|
Cumhacht Chaighdeánach |
11 kW, 15 kW, 26 kW |
|
Toisí Foriomlána |
Fad: 2,489 mm, 3,257 mm; Leithead: 2,121 mm, 2,312 mm; Airde: 2,089 mm, 2,123 mm |
|
Meáchan |
5,940 kg, 7,800 kg |
|
Feidhmchlár tipiciúil |
meaisínithe caoinfhulaingt ard de chomhpháirteanna cruinneas |
