Úsáideann an teicneolaíocht micrea druileála léasair a ghlac gléasra próiseála Sanluo Precision bíomaí léasair ardfhuinnimh chun díriú agus druileáil poill. Prionsabal druileála: Déanann an léasair an t-ábhar a théamh go dtí a fhiuchphointe láithreach, vaporizes an t-ábhar chun poill a dhéanamh, agus séideann an gás cúnta an t-ábhar leáite. Raon trastomhas poll: φ10-500μm, trastomhas poll íosta φ5μm. Cóimheas doimhneacht-trastomhas: ≥20:1, buntáistí suntasacha i bpróiseáil poll domhain. Cineálacha éagsúla poll: poill bhabhta, poill cearnacha, poill speisialta-chruthach, déanta go díreach ag léasair. Cáilíocht balla poll: barrchaolú ≤2 °, roundness ≥95%, roughness dromchla balla Ra0.5-2μm. Luas poll aonair: 0.01-1 dara, éifeachtacht ard i bpróiseáil bhaisc poill eagar. Ábhair is infheidhme: is féidir miotail, criadóireacht, gloine, plaistigh, ábhair chomhchodacha a dhruileáil.
|
Cruinneas toisí |
OD |
ID |
T（C） |
DP |
SH |
|
aonad: ±/mm |
0.002 |
0.001 |
0.005 |
0.002 |
0.001 |
|
Cruinneas geoiméadrach |
Timpeallacht |
Comhaxiality |
Díreachacht |
Sorcóireacht |
Concentricity |
|
aonad: ±/mm |
0.002 |
0.006 |
0.002 |
0.005 |
0.002 |
|
Cumas táirgthe |
1 ~ 999999 ríomhaire |
1 ~ 999999 ríomhaire |
1 ~ 999999 ríomhaire |
1 ~ 999999 ríomhaire |
1 ~ 999999 ríomhaire |
|
Timthriall táirgthe |
3-20 lá |
3-20 lá |
3-20 lá |
3-20 lá |
3-20 lá |

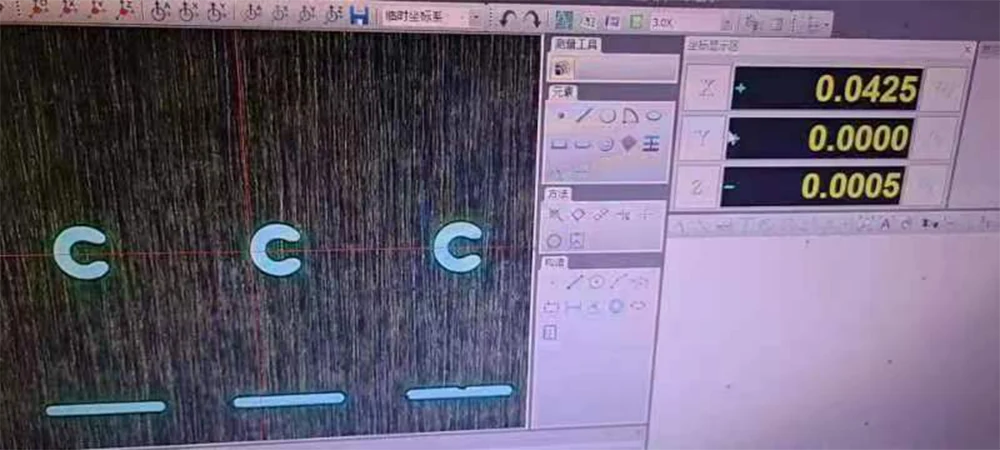

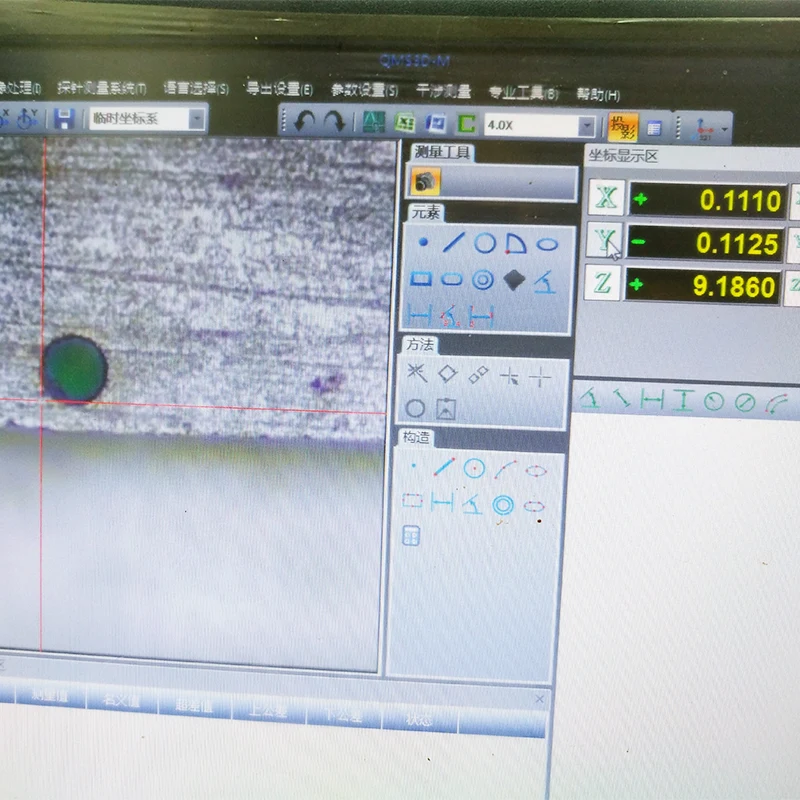

Mar mhonaróir gairmiúil micrea-druileála léasair, tá Sanluo Precision tar éis an próiseas a scagadh agus a bharrfheabhsú. Druileáil aon-chuisle: críochnaithe le cuisle singil, luas tapa, oiriúnach le haghaidh poill φ <100μm in ábhair tanaí. Druileáil ilphulse: forshuíomh il-pulse, trastomhas poll φ100-300μm, doimhneacht 5mm. Druileáil bíseach: scanadh bíseach léasair, trastomhas poll mór φ300-1000μm, cóimheas mór doimhneacht-trastomhas. Próiseas poll muinchille: druileáil poll treorach beag ar dtús, ansin druileáil poll mór le cruinneas ard. Rialú paraiméadar: rialú beacht ar fhuinneamh cuisle, minicíocht, méid dífhócais agus brú aeir cúnta. Druileáil eagar: Suíomh CNC le haghaidh druileáil bhaisc, cruinneas pitch poll ±5μm, comhsheasmhacht trastomhas poll <3%. Brath ar líne: breathnóireacht comhaiseach CCD, raon léasair chun cáilíocht a chinntiú.

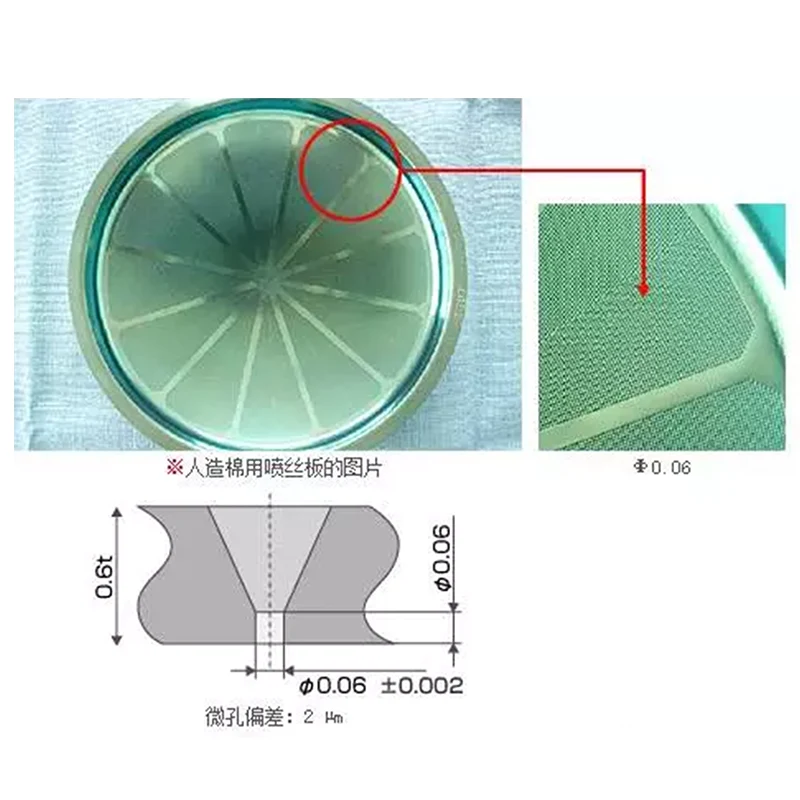

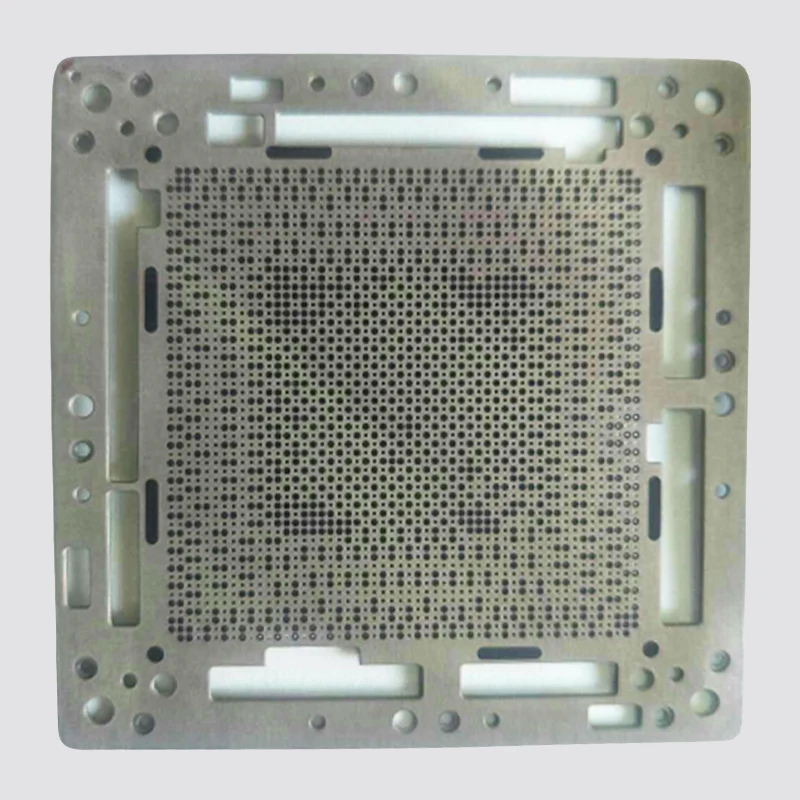

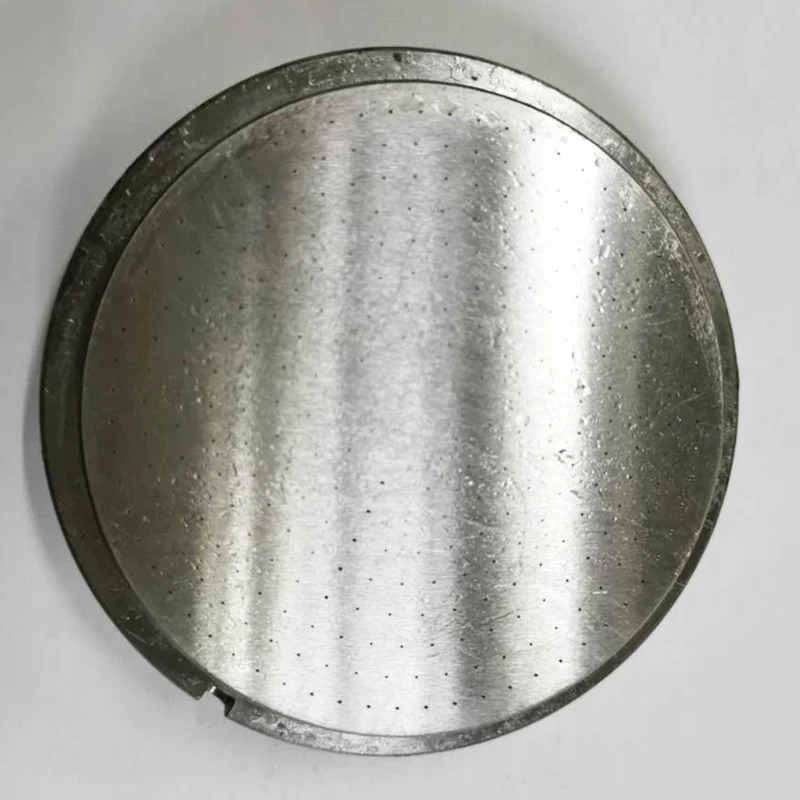

Cuirtear micrea-druileáil léasair Sanluo Precision i bhfeidhm i gcásanna éagsúla, mar shampla poill fuaraithe scannáin de lanna tuirbín inneall, le trastomhas poll φ0.3-1mm, uillinn claonta 15 ° -30 °, agus na mílte poill; eagair poll fuaraithe allais de fheadáin lasair an tseomra dócháin, le trastomhas poll 0.2-0.5mm agus páirc poll 1-3mm. Trí phoill foshraitheanna ceirmeacha le haghaidh pacáistiú leictreonach, le trastomhas poll 50-300μm, miotalaithe trí phoill; micrea-phoill foshraitheanna IC, le trastomhas φ20-100μm agus cóimheas doimhneacht-trastomhas 15:1. Poill taobh na gcaitidéar feiste leighis, le trastomhas poll 100-500μm le haghaidh scaoileadh drugaí; poill membrane de dialyzers, le trastomhas poll 10-50μm agus dáileadh aonfhoirmeach. Poill micrea de scáileáin scagaire cruach dhosmálta le haghaidh feistí scagaire, le trastomhas poll φ20-200μm agus dlús poll 10-100 ríomhaire / cm². Chuir Sanluo Precision seirbhísí meaisínithe beam léasair saincheaptha ar fáil do AVIC, Foxconn, Medtronic agus fiontair eile, le toirt druileála bliantúil de níos mó ná 100 milliún poll, cáilíocht chobhsaí agus cruinneas iontaofa.
|
Catagóir Paraiméadar |
Sonraí Paraiméadar |
|
Múnla trealaimh |
Trealamh próiseála micrea-poll léasair dúbailte MiDril 40P ultrafast |
|
Lárshuíomh |
Próiseáil micrea-poll comhthreomhar stáisiún dúbailte éifeachtach agus ard-chruinneas |
|
Líon na n-aiseanna agus na stáisiún |
Il-ais, fearsaid dhúbailte, próiseáil comhthreomhar stáisiún dúbailte |
|
Stróc (X1 /Y1 /Z1) |
400 mm / 400 mm / 450 mm |
|
Raon déanta poll |
Φ0.005mm ~ Φ1.5 mm (is é raon déanta poll an mhúnla nua ná Φ0.0025mm ~ Φ2.5mm) |
|
Cruinneas eochair |
Cruinneas trastomhas poll ±0.001mm, cóimheas doimhneacht-trastomhas ≥15:1 |
|
Cáilíocht dromchla |
Garbhacht an dromchla Ra 0.4 (Nóta: Ra0.2μm don mhúnla nua) |
|
Teicneolaíocht lárnach |
Fíoraíonn teicneolaíocht scoilteadh bhíoma ilchainéil scoilteadh bhíoma léasair femtosecond ardchumhachta agus próiseáil asincrónach; Tacaíonn modúl neamhspleách scanadh beam le próiseáil microstructures casta dromchla cuartha |
|
Buntáistí lárnacha |
Tá an éifeachtacht chuimsitheach feabhsaithe ag níos mó ná 70%, oiriúnach le haghaidh próiseála ard-chaighdeán, cruinneas agus éifeachtach poill scannáin agus soic breosla |
|
Feidhmchláir tipiciúla |
Páirteanna druileála micrea léasair cruinneas, etc |
|
Catagóir Paraiméadar |
Sonraí Paraiméadar |
|
Múnla trealaimh |
DS 5-ais femtosecond trealamh foirmithe micrea-poll speisialta (múnla ar leith /) |
|
Lárshuíomh |
Próiseáil cruinneas damáiste neamh-teirmeach d'ábhair nua casta (cosúil le comhdhúile ceirmeacha maitrís) |
|
Líon na n-aiseanna |
5-ais |
|
Paraiméadair léasair |
Léasair femtosecond le leithead bíge chomh caol le 80fs, trastomhas spota dírithe amháin φ5μm |
|
Cruinneas eochair |
Déantar diall suíomh an phoill phróiseála a rialú go cobhsaí laistigh de ±2μm |
|
Feidhm Chliste |
Feistithe leis an bhfeidhm "cúiteamh cliste", a fhéadfaidh comhéifeacht leathnú teirmeach an ábhair a bhrath go huathoibríoch agus an cosán próiseála a choigeartú i bhfíor-am roimh phróiseáil |
|
Buntáistí lárnacha |
Crios thar a bheith beag teas-tionchar, in ann a phróiseáil ilchodacha maitrís ceirmeacha gan scoilteadh; Cinntíonn coigeartú Chliste cruinneas ard |
|
Feidhmchláir tipiciúla |
Páirteanna druileála micrea léasair cruinneas, etc |
