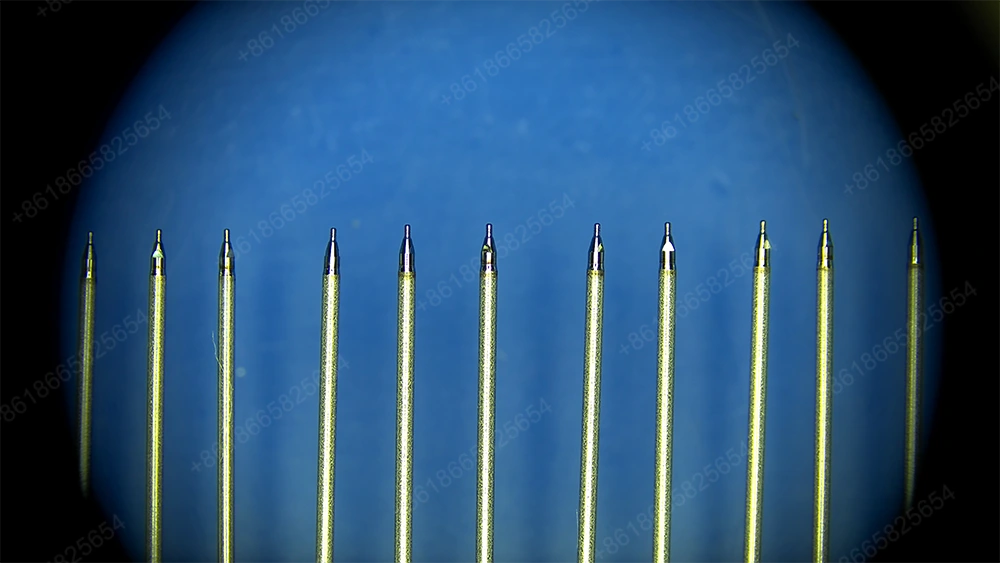

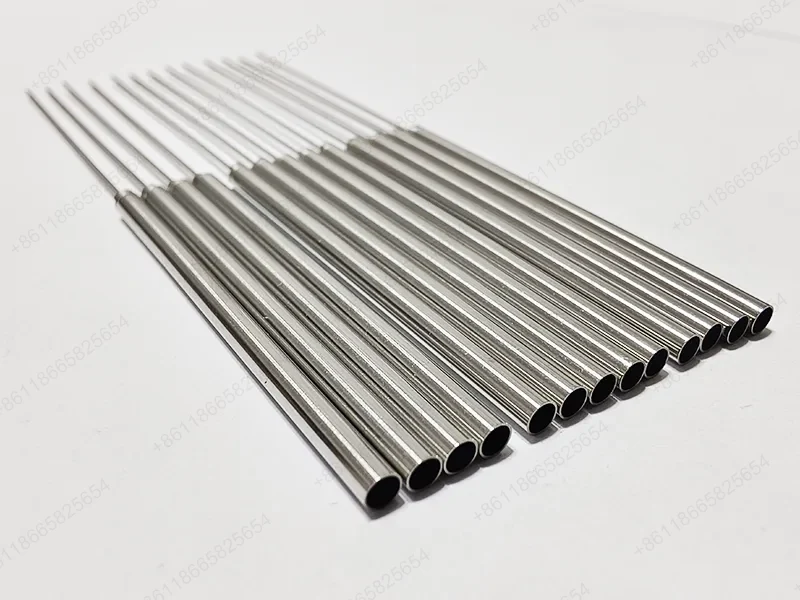

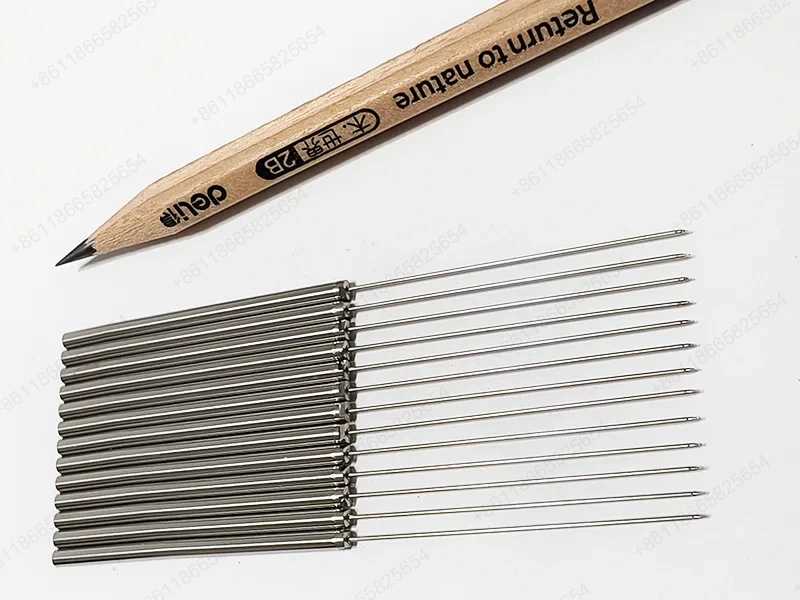

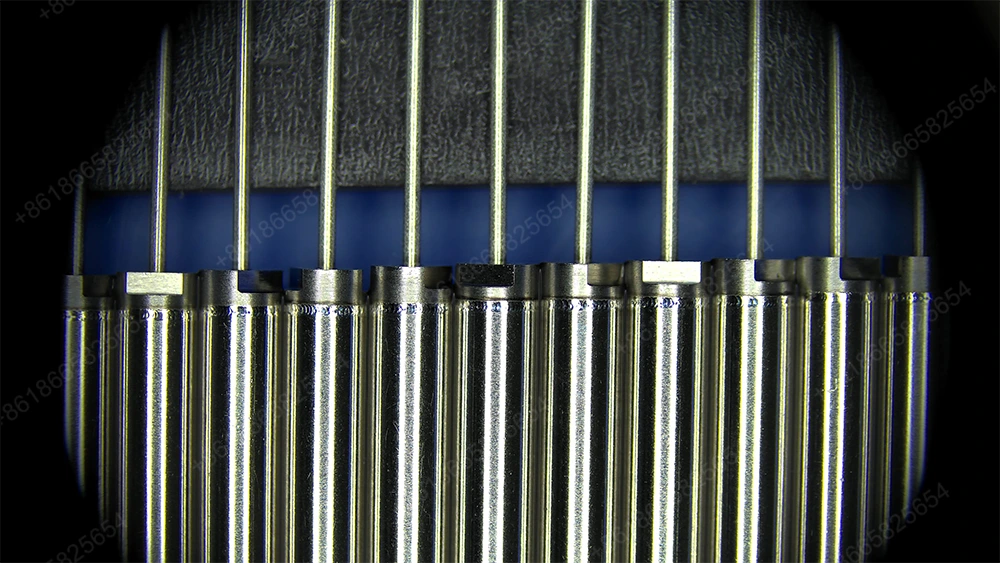

Tá cruinneas meaisínithe ag Sanluo Precision leibhéal IT0-IT2 i meaisínithe ultra feistí leighis. Is é an caoinfhulaingt tríthoiseach ±0.0005mm (0.5μm), is é ±0.001mm an chaoinfhulaingt foirme agus suímh, is é garbh an dromchla Ra0.01-0.05μm, ag baint amach dromchla optúil-leibhéal. Is féidir le cruinneas suite an ionaid meaisínithe ultra-cruinneas 0.1μm a bhaint amach. Is é W0.5 méid grit scríobach an mheaisín meilt leibhéal nanaiméadar, agus is féidir ráta bainte an mheaisín snasta bhíoma ian a choigeartú. Is ardán leithlis é an timpeallacht phróiseála, ar féidir leis an tionchar a imirt ar chreathadh seachtracha a leithlisiú. Déantar an teocht a rialú ag 20 ± 0.1 ℃, agus is é 40 ± 2% RH an taiseachas coibhneasta.
|
cruinneas tríthoiseach |
OD |
ID |
T（C） |
DP |
R |
|
aonad: ±/mm |
0.002 |
0.003 |
0.005 |
0.005 |
0.01 |
|
Cruinneas geoiméadrach |
cruinnis |
comhaxiality |
straightness |
sorcóireacht |
lamháltas próifíl |
|
aonad: ±/mm |
0.001 |
0.004 |
0.002 |
0.003 |
0.002 |
|
cumas táirgthe |
1 ~ 999999 ríomhaire |
1 ~ 999999 ríomhaire |
1 ~ 999999 ríomhaire |
1 ~ 999999 ríomhaire |
1 ~ 999999 ríomhaire |
|
timthriall táirgthe |
3-20 lá |
3-20 lá |
3-20 lá |
3-20 lá |
3-20 lá |
Mar mhonaróir gairmiúil meaisínithe ultra-feiste leighis, speisialtóireacht Sanluo Precision in úsáid a bhaint as teicneolaíocht meilt ELID (Múnlú Leictrilít Ar Líne). Fanann an roth meilt géar i gcónaí, rud a chumasaíonn meilt cosúil le scáthán. Laghdaíonn gearradh ultrasonaic le cúnamh creathadh le aimplitiúid 1-5 μm agus minicíocht 20-40 kHz an fórsa gearrtha 60% agus feabhsaíonn sé cáilíocht an dromchla. Is féidir le snasú sreabhadh maighnéadach (MRF) snasú nanascála a dhéanamh ar chomhpháirteanna optúla agus micrea-lionsaí, le roughness dromchla de Ra0.003 μm. Ag baint úsáide as microprocessing léasair femtosecond, déantar crónna micrea-mhéadracha (φ10 μm - 50 μm) agus micrea-sliotáin (leithead 20 μm).
Tá Sanluo Beachtas feistithe le trealamh braite cosúil le interferometers léasair (le taifeach 0.1nm), interferometers solas bán (le réiteach ingearach de 0.01nm), agus scanadh micreascóip leictreon (SEM). Déanann an córas tomhais ar líne monatóireacht leanúnach ar na toisí próiseála agus déanann sé cúiteamh go huathoibríoch as caitheamh uirlisí agus sruth teirmeach. Tá ceardlann ultra-ghlan ISO 100-leibhéal le comhaireamh cáithníní aeir de níos lú ná 3520 cáithníní in aghaidh an mhéadair ciúbach (≥0.5μm) agus ráta athraithe aeir de ≥400 uair in aghaidh na huaire. Tá seirbhísí meaisínithe ultra feistí leighis saincheaptha curtha ar fáil ag an gcuideachta d'ionstraimí máinliachta oftalmacha, micrea-ionstraimí cardashoithíoch, agus néar-mháinliachta, etc.
|
Catagóirí Paraiméadar |
Sonraí Paraiméadar |
|
Múnla Gléas |
250UPLmp |
|
Croíshuíomh |
Córas próiseála nana-scála ultra-cruinneas (casadh diamanta aon phointe, meilt, etc.) |
|
Cumraíocht líon na n-aiseanna |
Is féidir é a chumrú mar uirlis meaisín dhá-, trí nó ceithre-ais |
|
Leaba agus ráillí treorach |
Leaba marmair iomlán ilchodach, ráillí treorach brú statach ola srianta go hiomlán |
|
Córas aiseolais |
Taifeach aiseolais ionchódóra optúil líneach holografach léasair 8.4 piciméadar |
|
Príomhchóras fearsaidí |
Fearsaid aer brataithe le graifít scagach ard-rigidity, luas rothlach 50 - 5,000 rpm; runout aiseach fhearsaid≤4 nm |
|
Cruinneas criticiúil |
Is féidir é a bhaint amach roughness dromchla Sa≤2.0 nm le haghaidh próiseála próifíl |
|
Córas rialaithe |
Rialaitheoir gluaisne Linux fíor-ama leabaithe bunaithe ar Delta Tau Power PMAC |
|
Gnéithe roghnacha |
Is féidir leis B-ais, C-ais, servo uirlis tapa (FTS), etc a bhaint amach próiseáil dromchla saor-fhoirm |
|
Feidhmchláir tipiciúla |
comhpháirteanna ultra-mheaisínithe feiste leighis, etc. |
|
Catagóirí Paraiméadar |
Sonraí Paraiméadar |
|
Múnla Trealaimh |
JDGR300T Ionad Meaisínithe Ardluais Ceithre-ais |
|
Croíshuíomh |
Deartha le haghaidh próiseála ultra-cruinneas ag an leibhéal micriméadair, oiriúnach le haghaidh comhpháirteanna leighis beachtais |
|
Córas Rialaithe Uimhriúil |
An córas rialaithe uimhriúil JD50 forbartha go neamhspleách ag Jingzhu, le rún rialaithe tairiscint de 10nm |
|
Cruinneas Criticiúil |
0.1μm beatha a bhaint amach go cobhsaí, gearradh 1μm, agus garbh an dromchla ag teacht ar leibhéal na nanaiméadar |
|
Córas Fearsaid |
Caighdeán atá feistithe le fearsaid mhótaraithe ardluais Jingzhu le chasmhóiminte 21.5Nm |
|
Córas Iris Uirlis |
Iris uirlisí slabhra |
|
Buntáistí Croí |
Le teicneolaíocht tomhais in-meaisín, féadann sé earráidí a bhrath agus a chúiteamh go huathoibríoch, ag cinntiú toradh na próiseála baisc |
|
Feidhmchláir tipiciúla |
comhpháirteanna ultra-mheaisínithe feiste leighis a bhfuil ceanglais dhian acu maidir le méid agus cáilíocht an dromchla, amhail páirteanna uirlisí máinliachta agus ionchlannáin ortaipéideacha |
