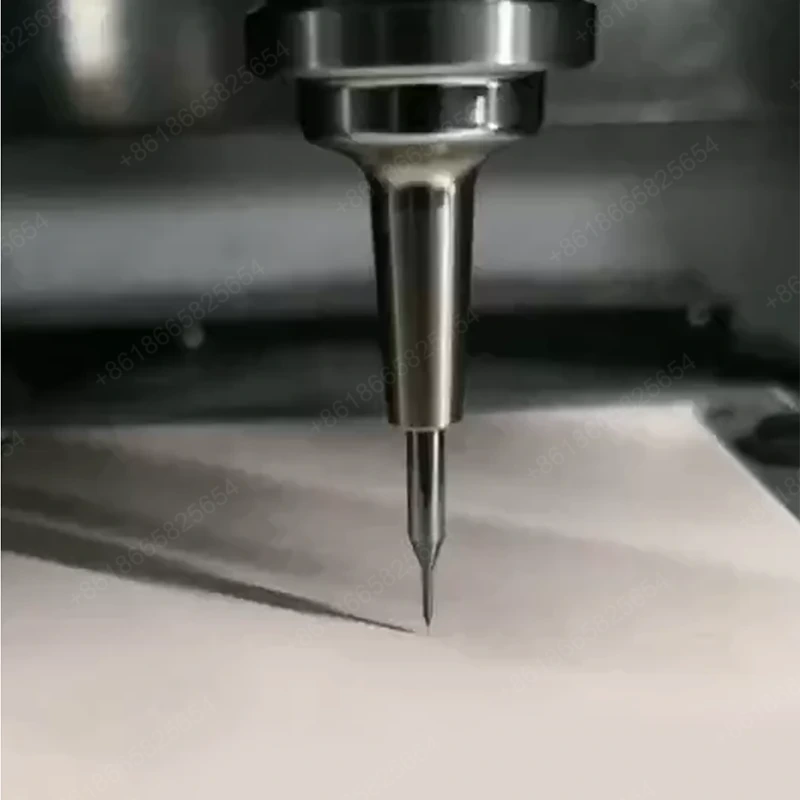

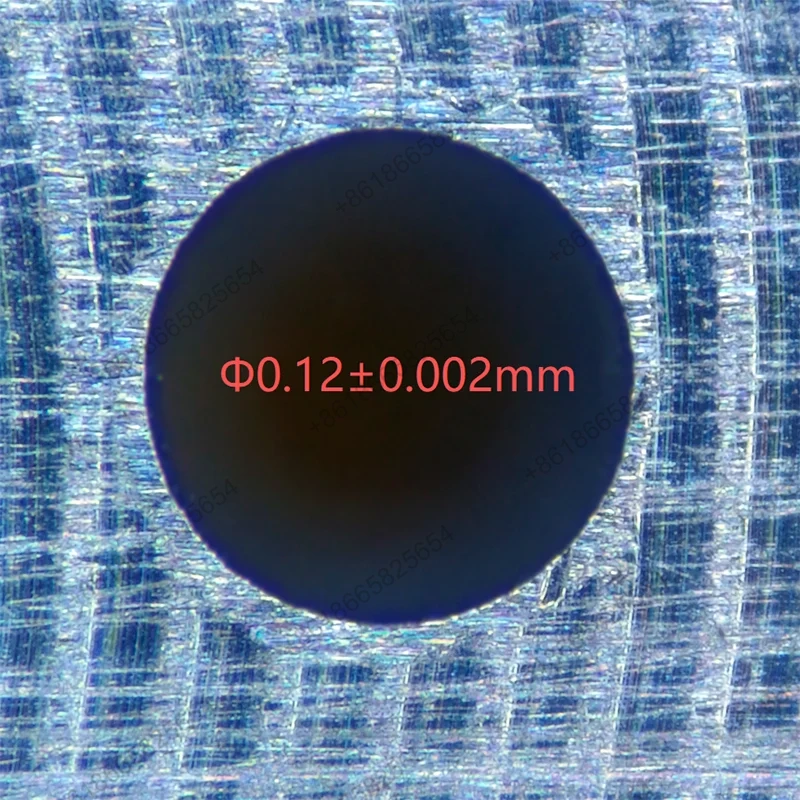

Úsáideann ár druileáil poll micrea-giotán micrea-druileála chun poill a dhruileáil ar ardluais. Is é φ0.01-2mm trastomhas an ghiotán druileála, agus tá druileanna casta, druileanna sruthlaithe díreach, agus druileanna gunna ar fáil, déanta as carbíd stroighne nó cruach ardluais. Cruinneas druileála: trastomhas poll ± 0.005-0.02mm, suíomh poll ± 0.01mm, ingearachacht 0.01mm, roundness 0.005mm. Is é an cóimheas doimhneacht-trastomhas uasta le haghaidh druileáil poll domhain ná 20:1, ag baint úsáide as druileanna gunna le fuarú inmheánach chun sliseanna a bhaint. Is é an luas rothlach 5000-50000rpm, agus is é 0.5-2MPa brú an chuisnithe.
|
Cruinneas toisí |
OD |
ID |
T（C） |
DP |
SW |
|
aonad: ±/mm |
0.001 |
0.001 |
0.001 |
0.001 |
0.001 |
|
Cruinneas geoiméadrach |
Timpeallacht |
Comhaxiality |
Díreachacht |
Sorcóireacht |
Siméadracht |
|
aonad: ±/mm |
0.001 |
0.002 |
0.001 |
0.002 |
0.002 |
|
Cumas táirgthe |
1 ~ 999999 ríomhaire |
1 ~ 999999 ríomhaire |
1 ~ 999999 ríomhaire |
1 ~ 999999 ríomhaire |
1 ~ 999999 ríomhaire |
|
Timthriall táirgthe |
3-20 lá |
3-20 lá |
3-20 lá |
3-20 lá |
3-20 lá |
Tá cumas cuimsitheach druileála poll micrea ag gléasra próiseála Sanluo Precision: micrea-phoill caighdeánach (trastomhas φ0.1-2mm, doimhneacht ≤30mm, cóimheas doimhneacht-trastomhas ≤15:1, cruinneas suíomh poll ±0.01mm), poill domhain micrea (doimhneacht ≤60mm, cóimheas doimhneacht-trastomhas 1,000 mm), doimhneacht-trastomhas 1,000mm, straightness/trastomhas daille 10.0mm (cruinneas doimhneacht ± 0.05mm, roughness bun poll Ra≤1.6μm), trí phoill (saor ó burr, poll balla Ra0.8-1.6μm), poill claonta (uillinn claonta 15 ° -75 °), tras-phoill (cruinneas pointe trasnaithe ±0.02mm), agus poill cruinneas sraithe (hole).
Mar mhonaróir gairmiúil druileála micrea-poll, tá an próiseas scagtha agus optamaithe againn: roghnú giotán druileála (druileanna sruthlaithe díreach do thrastomhas poll φ <0.5mm chun cosc a chur ar bhriseadh, druileanna twist do φ0.5-2mm chun éifeachtúlacht a fheabhsú, druileanna gunna le haghaidh poill dhomhain le fuarú láidir), próiseas poll píolótach (feabhas a chur ar chruinneas ó bheag go mór), druileáil cisealta (0.5-2p trastomhas an t-am a tharraingt siar), an t-amanna druileála a tharraingt siar ó thrastomhas (0.5-2 p) uirlis gach 1-3mm de druileáil chun bac a chosc), iniúchadh tip druileála (athsholáthar tráthúil leideanna druil caite), agus chamfering tar éis druileála (C0.1-0.3mm chun burrs a bhaint).
Cuirtear druileáil poll micrea i bhfeidhm i múnlaí cruinneas (poill bioráin ejector φ0.5-3mm, doimhneacht 150mm, cóimheas doimhneacht-trastomhas ≥30:1; poill fuaraithe le poill claonta 30 ° -45 ° ag dul isteach sa taobh istigh), gléasanna leictreonacha (poill PCB φ0.2-1mm, suíomh poll ±0.0., suíomh poll ±0.0. poill taobh φ0.3-1mm le haghaidh seachadadh drugaí; poill treorach ingne cnámh φ1.5-3mm le haghaidh ionchlannú treorach), agus páirteanna aeraspáis (poill fuaraithe lann φ0.5-1.5mm, uillinn claonta 20 ° -40 °; soic breosla φ0.2-0.8mm le atomization ilpholl). Tá Sanluo Beachtas tar éis seirbhísí meaisínithe micrea CNC saincheaptha a sholáthar go díreach nó go hindíreach d'fhiontair ar nós BYD, Foxconn, Johnson & Johnson, Medtronic, etc., le toirt druileála bliantúil de níos mó ná 4 mhilliún poll, le cáilíocht chobhsaí agus iontaofa.
|
Catagóir Paraiméadar |
Sonraí Paraiméadar |
|
Múnla trealaimh |
Caitín-WK |
|
Croíshuíomh |
Ard-cruinneas druileáil poll micrea |
|
Líon na nAiseanna |
Eolas in easnamh |
|
Cruinneas Eochair |
Cruinneas suímh arís agus arís eile ±0.5μm |
|
Córas Tiomáint |
Glacann X-ais tiomáint mótair líneach le freagra tapa; Glacann aiseanna Y/Z scriúnna liathróid ardchruinneas le rialú iomlán lúb dúnta ar ionchódóirí greille maighnéadach |
|
Córas Fearsaid |
Glacann fearsaid leictreacha ardluais SycoTec na Gearmáine, a bhfuil ardluais, cruinneas ard agus chasmhóimint mhór aige |
|
Cumas Meaisínithe |
Tacaíonn raon trastomhas poll 0.015 - 10 mm |
|
Struchtúr Leapacha |
Bonn marmair le cobhsaíocht mhaith |
|
Suíomh Amharc |
Feistithe le ceamara 5-megapixel, cruinneas suímh suas le 1μm |
|
Buntáistí Croí |
Struchtúr dlúth, oibriú cobhsaí; obair il-stáisiúin, éifeachtacht meaisínithe ard |
|
Feidhmchláir tipiciúla |
páirteanna druileála poll micrea cruinneas, etc |
|
Catagóir Paraiméadar |
Sonraí Paraiméadar |
|
Múnla trealaimh |
(Meaisín Druileála CNC Ardluais 4-ais) |
|
Croíshuíomh |
Druileáil poll micrea il-uillinn, ard-éifeachtúlachta |
|
Líon na nAiseanna |
4-ais (lena n-áirítear A-ais rothlach uathoibríoch 360 °) |
|
Córas Fearsaid |
Fearsaid ardluais le luas inchoigeartaithe 3000 - 60,000 rpm |
|
Cruinneas Eochair |
Cruinneas suímh athuair uirlisí meaisín 0.001 - 0.002 mm; cruinneas rith amach fhearsaid μ-leibhéal (0.0001-0.0002 mm) |
|
Córas Fuarú |
Feistithe le córas cúrsaíochta fuaraithe inmheánach chun a chinntiú nach ndéanann an fhearsaid róthéamh agus cosaint a dhéanamh ar mhicrea-ghiotáin druileála |
|
Córas CNC |
Tacaíonn sé le líníochtaí CAD a allmhairiú chun cláir a ghiniúint go huathoibríoch gan ríomhchlárú |
|
Buntáistí Croí |
In ann druileáil il-uillinn rothlach uathoibríoch 360 ° a bhaint amach; uathoibriú ard agus oibriú éasca |
|
Feidhmchláir tipiciúla |
druileáil poll micrea de fheadáin bhabhta nó de phíosaí oibre polyhedral déanta as cruach dhosmálta, alúmanam, iarann, copar, plaisteach agus ábhair eile |
|
Catagóir Paraiméadar |
Sonraí Paraiméadar |
|
Múnla trealaimh |
Ionad Meaisínithe Sraith HX-1680 |
|
Croíshuíomh |
Díriú ar riachtanais meaisínithe poll micrea ard-chruinneas trealaimh leighis, mar shampla páirteanna comhpháirteacha ionstraim máinliachta |
|
Córas Fearsaid |
Fearsaid leictreach ard-chruinneas le rith gathacha ≤0.001mm, atá feistithe le huirlisí eisiacha le haghaidh druileála micrea-poll |
|
Teicneolaíocht Rialaithe |
In éineacht le teicneolaíocht rialaithe lúb dúnta, féadann sé monatóireacht a dhéanamh ar athruithe tríthoiseach i bhfíor-am le linn druileála agus cúiteamh a dhéanamh go huathoibríoch ar chaitheamh uirlisí |
|
Cumas Meaisínithe |
In ann poill ard-chruinneas a mheaisíniú le trastomhas φ3mm, ceanglas caoinfhulaingt trastomhas poll de ghrád H5, agus earráid comhaxiality poll ≤0.005mm |
|
Oiriúnú Uathoibriú |
Tacaíonn daingneáin saincheaptha chun oiriúnú do riachtanais meaisínithe workpieces le struchtúir éagsúla |
|
Feidhmchláir tipiciúla |
páirteanna druileála poll micrea cruinneas, etc |
|
Catagóir Paraiméadar |
Sonraí Paraiméadar |
|
Múnla trealaimh |
CNC-430AC |
|
Croíshuíomh |
CNC 4-ais go hiomlán uathoibríoch, oiriúnach le haghaidh meaisínithe poll micrea leathsheoltóra, ceirmeacha agus ábhair eile |
|
Líon Aiseanna agus Stróc |
CNC 4-ais; Stróc ais X/Y 400x300mm; Stróc Z-ais 250mm |
|
Cruinneas Eochair |
Cruinneas suite ais X/Y 0.005mm; cruinneas suímh athuair ±0.0005mm |
|
Rialú agus Tiomáint |
Córas CNC Advantech Taiwan; Glacann aiseanna X/Y mótair servo líneacha AC |
|
Éifeacht Meaisínithe |
Garbhacht an dromchla Ra 0.6μm |
|
Cumraíocht Saintréith |
Úsáideann sé uisce dí-ianaithe mar leacht oibre; atá feistithe le soláthar cumhachta neamh-leictrealaíoch chun ocsaídiú workpiece a chosc |
|
Feidhmchláir tipiciúla |
páirteanna druileála poll micrea cruinneas, etc |
