Is monaróir agus soláthraí tosaigh Síneach de dhéantús CNC beachtas é Sanluo Precision, a bhfuil saineolas teicniúil láidir aige chun seirbhísí próiseála CNC ag leibhéal miocrón a sheachadadh. Speisialtóireacht againn i meaisínithe ardchruinneas agus casta, ag seachadadh réitigh saincheaptha d'earnálacha ardleibhéil lena n-áirítear aeraspáis, ionstraimíocht bheachtais, trealamh optúil agus trealamh leathsheoltóra. Tacaímid le forbairt saincheaptha do chomhpháirteanna casta agus deacair le hinneal, a chomhlíonann na ceanglais feidhmíochta déine ó mhonarú tionsclaíoch ard-deireadh go hiomlán.
Údar: Bainisteoir Teicniúil Sinsearach, Sanluo Precision (Shenzhen)
Tá beagnach 9 mbliana de thaithí phraiticiúil carntha agam ag speisialú i gcomhpháirteanna seafta cruinneas agus meaisínithe croí múnla. Gach lá oibre, déanaim athbhreithniú agus próiseáil ar líníochtaí páirteanna seafta a chuireann monaróirí múnla sa bhaile agus thar lear isteach. Cabhraíonn cumarsáid fhadtéarmach líne tosaigh liom tuiscint iomlán a fháil ar phointí pian fíor-domhan custaiméirí múnlaí ar chobhsaíocht tríthoiseach, comhsheasmhacht comhaxiality agus feidhmíocht séalaithe dromchla. Is féidir go leor rioscaí lamháltais tarraingthe i bhfolach a shainaithint ag an gcéim athbhreithnithe luath, rud a sheachnaíonn moilleanna athoibrithe agus seachadta le haghaidh orduithe ina dhiaidh sin.
Ó phíosaí trialach fréamhshamhlacha go olltáirgeadh baisc mhóra, scéim daingneáin réasúnta, meaitseáil paraiméadar gearrtha agus timpeallacht táirgthe teochta tairiseach is iad na príomhráthaíochtaí do cháilíocht chobhsaí na bpáirtithe. Agus píosaí oibre de chineál seafta ard-deacair á láimhseáil againn, tabharfaimid aiseolas déantúsaíochta spriocdhírithe do líníochtaí custaiméirí, chun riachtanais theicniúla agus féidearthacht táirgthe a chothromú.
| cruinneas tríthoiseach | OD | ID | T(C) | DP | SW |
| aonad: ±/mm | 0.002 | 0.005 | 0.002 | 0.002 | 0.005 |
| Cruinneas geoiméadrach | cruinnis | comhaxiality | straightness | sorcóireacht | siméadracht |
| aonad: ±/mm | 0.002 | 0.005 | 0.002 | 0.008 | 0.008 |
| cumas táirgthe | 1 ~ 999999 ríomhaire | 1 ~ 999999 ríomhaire | 1 ~ 999999 ríomhaire | 1 ~ 999999 ríomhaire | 1 ~ 999999 ríomhaire |
| timthriall táirgthe | 3-20 lá | 3-20 lá | 3-20 lá | 3-20 lá | 3-20 lá |
Baineann ár monarcha amach beachtas docht ar leibhéal miocrón trí shreafaí oibre caighdeánaithe. Soláthraímid cruinneas meaisínithe suas go dtí grád IT5-IT6, agus sroicheann codanna criticiúla aonair grád IT4. Déantar an lamháltas tríthoiseach a rialú go cobhsaí laistigh de ± 0.002-0.01mm, agus tá lamháltais geoiméadracha amhail cruinniúlacht, sorcóireach, comhthreomharacht agus ingearachacht teoranta faoi 0.003mm. Tá garbh dromchla na gcomhpháirteanna críochnaithe sa raon ó Ra 0.2μm go Ra 0.8μm.
Glacaimid le trealamh meaisínithe ardchruinneas le cruinneas suite de 0.003mm agus cruinneas suite arís agus arís eile de 0.002mm, áit a bhfuil rith amach fearsaid rialaithe faoi bhun 0.002mm. Coinníonn ceardlann teochta tairiseach 20 ± 1 ℃ agus 50 ± 5% taise chun deireadh a chur le leathnú teirmeach agus earráidí crapadh. Feistithe le Zeiss CMM le cruinneas braite 0.001mm, déantar iniúchadh iomlán ar gach baisc páirteanna chun cobhsaíocht tríthoiseach comhsheasmhach a chinntiú.
Mar sholáthraí gairmiúil seirbhísí monaraithe CNC beachtas, déanaimid barrfheabhsú leanúnach ar phróisis lárnacha le haghaidh cásanna ultra-cruinneas, ag réiteach scrogaill tionscail iolracha i meaisínithe ardchruinneas:
● Meaisínithe comhpháirteanna balla tanaí: Tiús balla a phróiseáil go cobhsaí ó 0.5mm go 2mm. Glacadh le gearradh cisealta siméadrach agus straitéis clampála optamaithe chun dífhoirmiúchán iomlán a rialú faoi bhun 0.01mm.
● Meaisínithe poll domhain: Tacaíocht a thabhairt do phróiseáil poll domhain le cóimheas L/D os cionn 10. Cuir druileanna poll domhain agus druileanna gunna i bhfeidhm chun caoinfhulaingt agus straightness poll H7 a bhaint amach laistigh de 0.05mm in aghaidh an 100mm.
● Meaisínithe seafta caol: Maidir le seaftaí caola le cóimheas L/D os cionn 20, glac le sosanna leanúna agus tacaí ionaid chun dífhoirmiú lúbthachta a theorannú laistigh de 0.02mm in aghaidh an 100mm.
● Críochnú dromchla scátháin: Baintear éifeacht scátháin amach ag casadh uirlis diamanta criostail aonair le roughness dromchla Ra ≤ 0.05μm, oiriúnach do dhromchlaí meaitseála ard-séalaithe agus ardchruinneas.
● Meaisínithe cruinneas micrea: Tacaigh le híosmhéid gné de 0.1mm, lena n-áirítear micrea-grooves, micrea-phoill agus struchtúir micreachéime le haghaidh trealamh ultra-cruinneas.
Cuirimid dianbhainistíocht cáilíochta lánphróisis i bhfeidhm. Déantar gach táirge nua a fhíorú ar chláir, uirlisí agus daingneáin roimh olltáirgeadh. Tá cigireacht an chéad airteagal éigeantach chun cobhsaíocht an phróisis a dhearbhú. Soláthraítear teastais ábhar iomlána, tuarascálacha tástála cruas agus doiciméid anailíse comhdhéanamh ceimiceach do gach baisc orduithe.
| Sonraíochtaí Meicniúla | X/Y/Z Taisteal: 320/280/300mm Méid Inoibrithe: 450 × 350mm Ualach uasta: 200kg Taper Fearsaid: HSK-E32 |
| Feidhmíocht Próiseála | Luas fearsaid: 40000rpm (fearsaid leictreach) Luas Mear Feed: 48/48/40m/min Luas Fothaithe Gearrtha: 1-20000mm / min Acmhainn Irisleabhar Uirlis: 15 diosca |
| Innéacs Beachtais | Cruinneas Suímh: ±0.002mm Cruinneas an tSuímh Athdhéanta: ±0.001mm Roughness Dromchla: Ra≤0.1μm (páirteanna alúmanaim) |
| Cumraíocht Eile | Córas: Makino Professional 6 Cumhacht Leanúnach: 8.4kW Gné: leas iomlán a bhaint comhrian SGI.5 le haghaidh dromchla réidh agus difríocht deighleog íosta |
| Feidhmchlár tipiciúil | Páirteanna optúla, comhpháirteanna múnla beachtas, micreastruchtúir leathsheoltóra agus páirteanna meaisínithe ardchruinneas |
| Sonraíochtaí Meicniúla | X/Y/Z Taisteal: 500/400/330mm Méid Inoibrithe: 650 × 400mm Ualach uasta: 300kg Taper Fearsaid: BT30 |
| Feidhmíocht Próiseála | Luas Fearsaid Caighdeánach: 10000rpm, 24000rpm roghnach Luas Mear Feed: 48/48/48m/nim Luas Fothaithe Gearrtha: 1-30000mm / min Iris Uirlis: 14/21 uirlisí turret |
| Innéacs Beachtais | Cruinneas Suite: ±0.006mm Cruinneas an tSuímh Athdhéanta: ±0.003mm Cruinneas Druileála: ±0.01mm (poll Φ10mm) |
| Cumraíocht Eile | Córas: FANUC 31i‑B Plus Cumhacht Fearsaid: 11kW / Leanúnach 3.7kW Gné: cúiteamh díláithrithe teirmeach AI, tacaíocht L/D = 30 meaisínithe poll domhain |
| Feidhmchlár tipiciúil | Páirteanna cruinneas leictreonacha 3C, páirteanna struchtúracha leathsheoltóra agus comhpháirteanna meaisínithe mais saincheaptha |

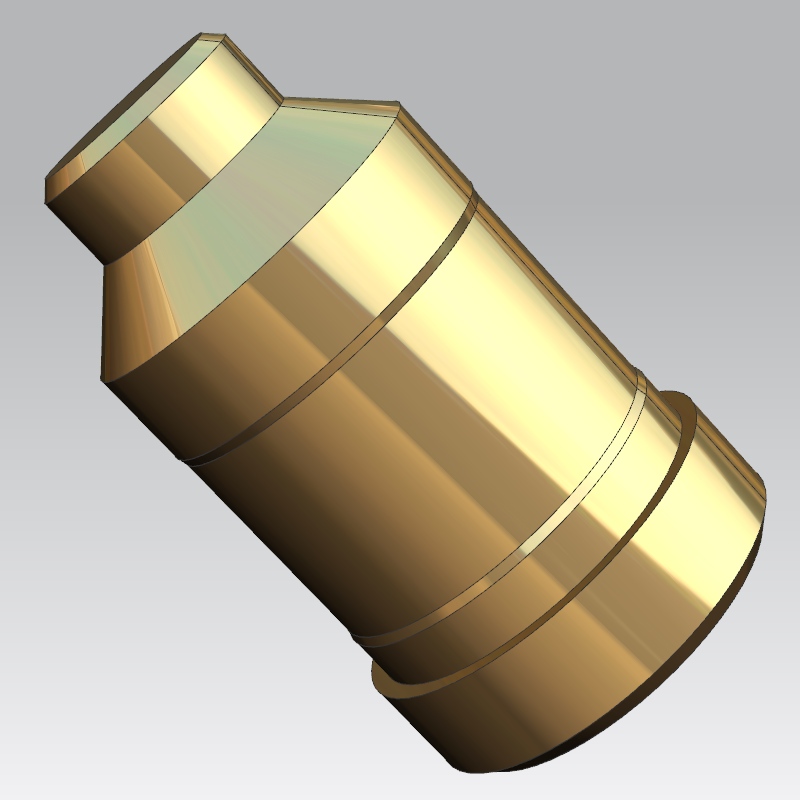

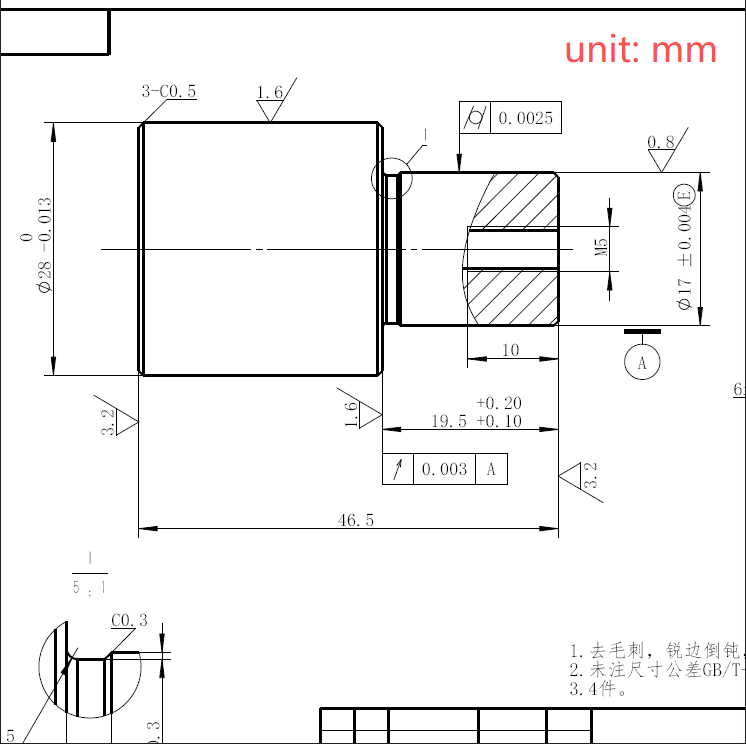

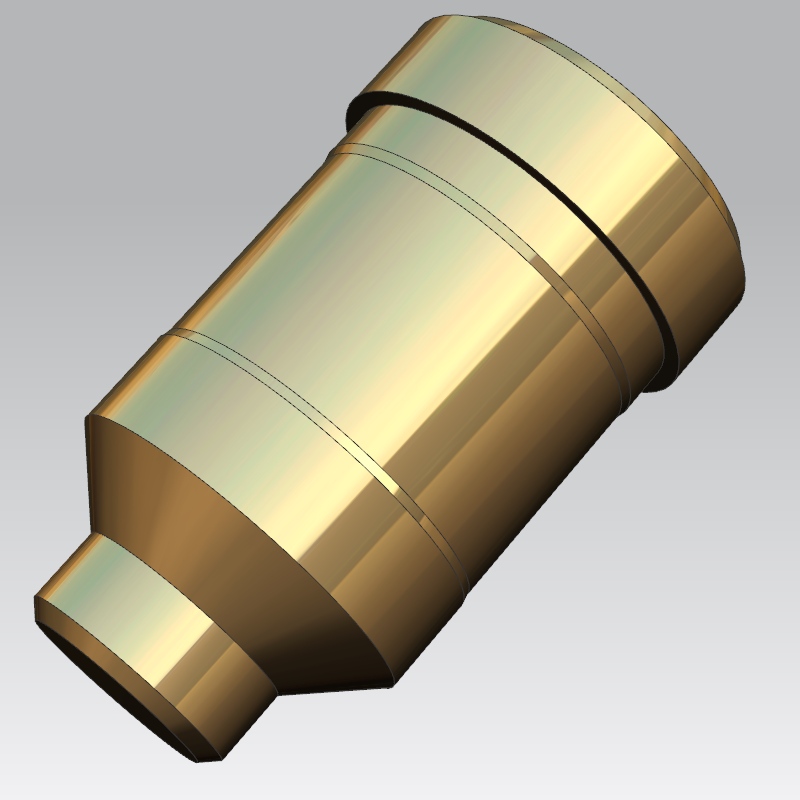

Díríonn an tionscadal seo ar sheafta suite práis ardchruinneas a úsáidtear le haghaidh múnlaí insteallta plaisteacha Oirdheisceart na hÁise, a fhreastalaíonn ar shuíomh lárnach cuas agus ar fheidhmeanna séalaithe aghaidh deiridh. Bhí fadhbanna cáilíochta fadtéarmacha ag an gcustaiméir le soláthraithe roimhe seo, lena n-áirítear comhaxiality os cionn 0.012mm agus dromchlaí scátháin lochtacha, rud a d'fhág nach raibh ach 72% de thoradh múnlaithe insteallta. Ghlacamar próisis déantúsaíochta CNC cruinneas gairmiúla chun saincheisteanna éagobhsaíocht bhaisc a réiteach go hiomlán.
Tá an saotharphíosa déanta as prás saorghearrtha C3604 le fad iomlán 40mm. Is é an raon lamháltais trastomhas seachtrach tagarmharcála ná 14.795-14.800mm. Tá na deacrachtaí teicniúla lárnacha i dtrí tháscairí dian: comhaxiality idir poll istigh agus ciorcal seachtrach rialaithe laistigh de 0.005mm, aghaidh deiridh séalaithe ag teacht ar dhromchla scátháin Ra≤0.02μm, agus caoinfhulaingt tríthoiseach ilchéime teoranta go docht laistigh de chaighdeán rialaithe inmheánaigh ±0.003mm. Beidh aon diall comhaxiality ina chúis le tiús bhalla plaisteach míchothrom, agus beidh marcanna uirlisí bídeach mar thoradh ar ró-sreabhadh ábhartha agus teip múnla.
Ghlacamar deil na hEilvéise dé-fhearsaid Tsugami le haghaidh táirgeadh lánphróisis clampála aonuaire, ag seachaint earráidí clampála tánaisteacha. Áiríonn an próiseas iomlán baint corrlach cas garbh, críochnú tagarmharcála uirlisí diamanta, polladh mín poll istigh, críochnú dromchla scátháin aonchriostail agus glanadh ultrasonaic uathoibríoch. Rinneamar paraiméadair ghearrtha a dheighilt go docht: casadh garbh ardluais le haghaidh ábhar a bhaint, gearradh fíneáil íseal-beatha le haghaidh rialú cruinn an chiorcail sheachtraigh, agus micrea-ghearradh gan beatha le haghaidh foirmiú dromchla scátháin, ag baint amach damáiste tánaisteach snasta nialasach.
Críochnaíodh táirgeadh baisc faoi thimpeallacht teocht tairiseach 22 ℃ le calabrú rialta rith amach fearsaid chun comhsheasmhacht meaisínithe a chobhsú.
Léiríonn sonraí tástála samplála go bhfuil an trastomhas seachtrach tagarmhairc rialaithe go cobhsaí idir 14.797mm agus 14.799mm, comhaxiality go cobhsaí laistigh de 0.0032mm, agus gairbhe dromchla scátháin idir Ra0.016-0.020μm. Bhain an chéad bhaisc de 3000 píosa amach toradh cuimsitheach de 99.87%.
Tar éis cóimeáil custaiméirí agus tástáil mhúnla, mhéadaigh an toradh múnlaithe insteallta ó 72% go 98.6%, agus leathnaíodh an timthriall cothabhála múnla ó 3 lá go 15 lá, ag laghdú caillteanas downtime 80%. Tá an cumas próiseála cobhsaí seo tar éis orduithe fadtéarmacha míosúla athuair a fháil ón gcustaiméir.

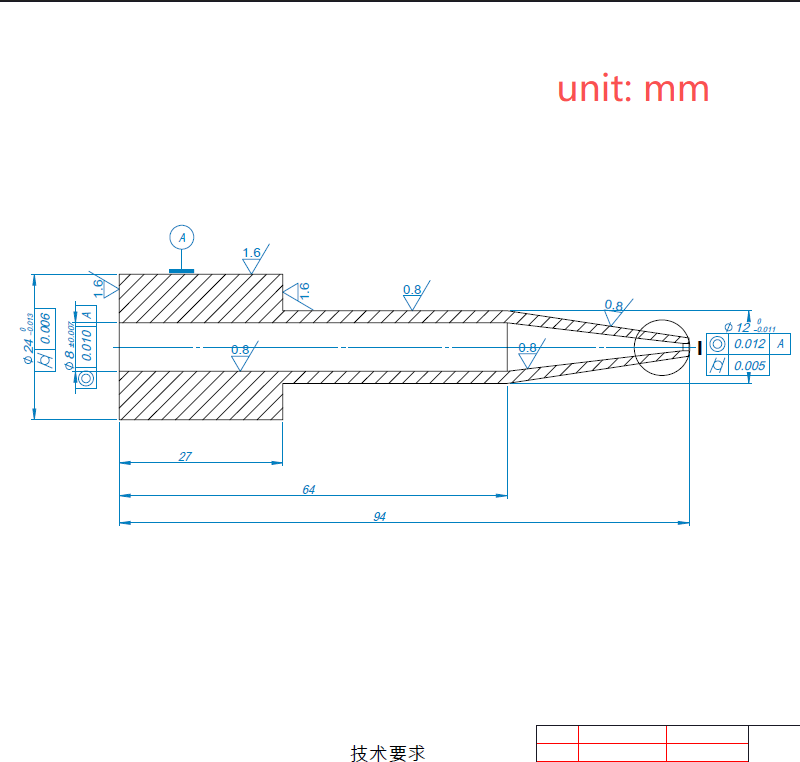

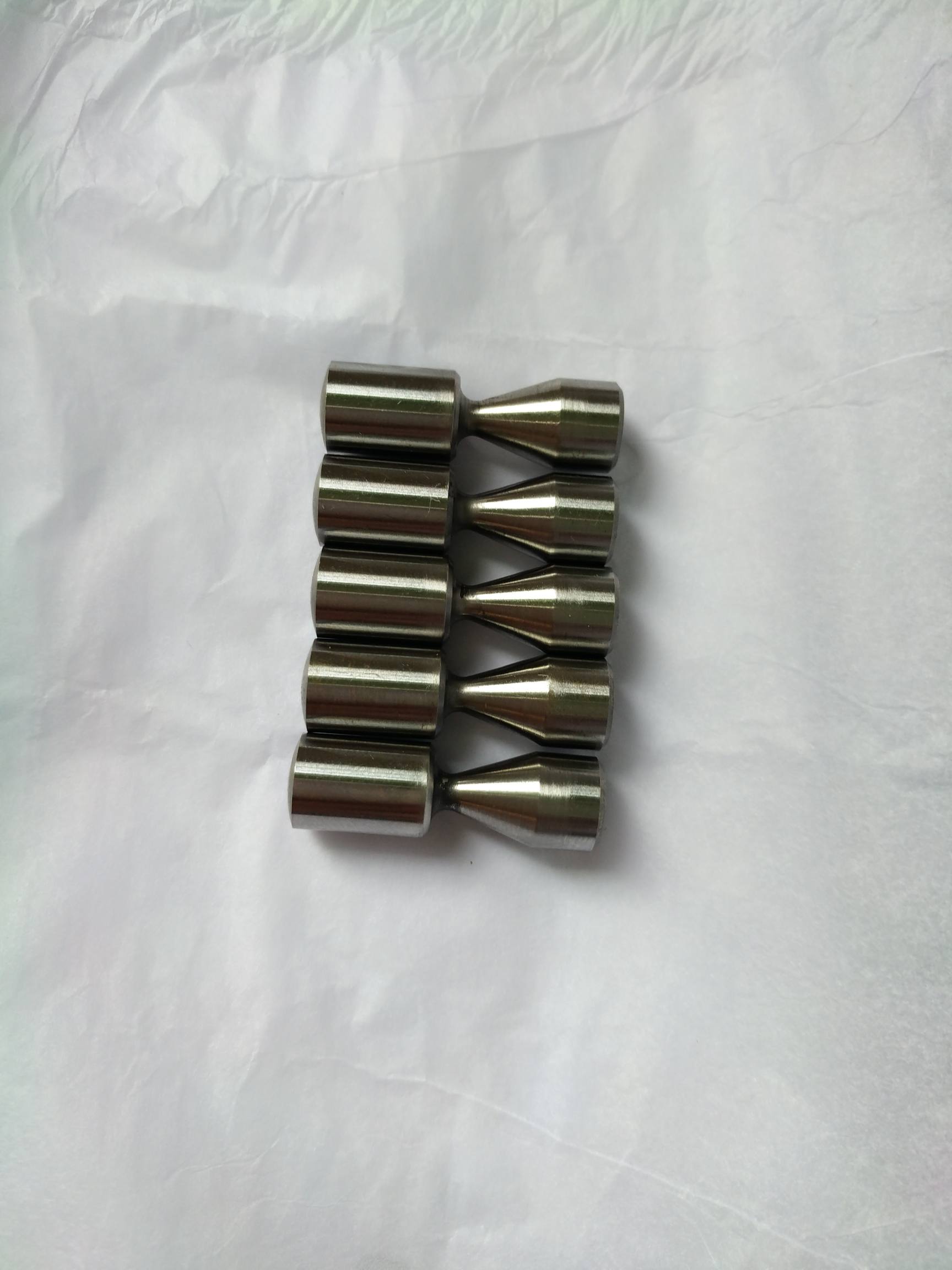

Is seafta croí múnla miniature é an cás seo atá saincheaptha le haghaidh múnlaí insteallta inchaite leighis, le baisc amháin de 800 píosa, a úsáidtear chun cuais istigh micrea-phíobáin a fhoirmiú. Gnéithe an workpiece struchtúir ilchodacha de chéimeanna éagsúla, dromchlaí barrchaolaithe agus chamfers laistigh d'fhad iomlán de ach 26mm, a bhaineann le páirteanna seafta micrea caol. Éilíonn sé comhordú bearna beacht 0.01mm leis an múnla lár agus comhaxiality dian 0.005mm, rud atá deacair do ghnáth-threalamh próiseála a chobhsú.
D'fhulaing baisceanna an chustaiméara roimhe seo ó luaineacht comhaxiality 0.01-0.02mm agus scríobadh méide tar éis snasta scátháin, rud a d'eascair ráta lochtach 15%. Bunaithe ar na coinníollacha oibre oscailte agus dúnta ard-minicíochta múnlaí leighis, d'fhorlíonamar caighdeáin lamháltais i bhfolach nach bhfuil marcáilte ar na líníochtaí: maoile aghaidh deireadh céime ≤0.004mm, sorcóireacht seafta ≤0.003mm, agus lamháltas próifíl dromchla barrchaolaithe ≤0.004mm, a dheimhnigh agus a ghlac an custaiméir.
Ghlacamar le Saoránach L12 deil na hEilvéise + ionad ilchodach muileann cas Mazak le haghaidh táirgeadh iomlán. Clúdaíonn an próiseas foirmiú garbh an chiorcail sheachtraigh agus an dromchla barrchaolaithe, rialú corrlaigh leathchríochnaithe uirlis PCBN, glanadh uillinn CNC ceithre ais agus meilt scáthán fliuch saincheaptha. Is é an buntáiste lárnach ná foirmiú clampála aonuaire chun deireadh a chur le hearráidí clampála carnacha, agus micrea-mheilt le toirt bainte singil níos lú ná 0.001mm chun cáilíocht dromchla an scátháin a chinntiú gan rófhulaingt tríthoiseach.
Tar éis críochnú bhaisc, roghnaíodh 30 píosa go randamach le haghaidh iniúchadh CMM iomlán. Coinnítear luach tomhaiste an trastomhas seachtrach mór go cobhsaí sa raon caoinfhulaingt lár, tá an trastomhas seafta meaitseála laistigh den eatramh tionóil is fearr, agus rialaítear an comhaxiality idir 0.002-0.004mm. Sroicheann garbh an dromchla scátháin Ra0.018-0.022μm. Is é an toradh iomlán de 800 páirteanna ná 100% gan aon athoibriú ag teastáil.
I dtáirgeadh custaiméirí iarbhír, laghdaíodh an ráta jamming oscailte agus dúnta múnla go nialas, agus thit an ráta lochtach splanc de phíopaí leighis múnlaithe insteallta ó 14.8% go 0%. Tar éis 200,000 timthriall múnlaithe, coinníonn an croí-seafta fós cruinneas bunaidh gan maolú. Tá trí ordú baisc seasta deimhnithe ag an gcustaiméir gach mí le haghaidh comhar fadtéarmach.
C1: Cad iad na roghanna ábhar atá ar fáil le haghaidh páirteanna meaisínithe saincheaptha?
A: Tacaímid le práis, cruach dhosmálta, cóimhiotal alúmanaim, cóimhiotal tíotáiniam agus plaistigh innealtóireachta lena n-áirítear PEEK. Is féidir deimhnithe ábhar agus tuarascálacha comhdhéanamh ceimiceach a sholáthar ar iarratas le haghaidh orduithe monaraithe CNC beachtas.
C2: An bhfuil aon íoscheanglas ordaithe ann maidir le comhpháirteanna ultra-bheachtais saincheaptha?
A: Glacaimid le horduithe aonphíosa fréamhshamhlacha chomh maith le ritheann mais suas go dtí na céadta mílte aonad. Ní chuirtear aon MOQ dian i bhfeidhm maidir le tionscadail saincheaptha déantús CNC cruinneas.
C3: Conas a rialaíonn tú dífhoirmiúchán páirteanna ballaí tanaí agus comhpháirteanna micrea-ghné?
A: Cuidíonn daingneáin clampála optamaithe, paraiméadair gearrtha sraithe agus timpeallacht ceardlainne teocht tairiseach chun dífhoirmiú meaisínithe a rialú. Déanaimid bailíochtú den chéad alt roimh tháirgeadh foirmiúil le haghaidh jabanna beachtais déantúsaíochta CNC.
C4: Cad iad na hionstraimí tomhais a úsáideann tú le haghaidh bailíochtú lamháltais ar leibhéal micrean?
A: Úsáidtear Zeiss CMM, tástálaí cruinn, méadar garbh an dromchla agus ionstraim tomhais íomhá optúil. Déanfar taifid iniúchta lántoise a sheachadadh mar aon le páirteanna monaraithe CNC cruinneas críochnaithe.
C5: An féidir leat páirteanna a sheachadadh le dromchlaí séalaithe ardfheidhmíochta scátháin?
A: Tá. Seachadann próisis chasadh diamanta agus micrea-mheilt scáthán-grád Ra síos go Ra0.02μm, atá oiriúnach do dhromchlaí séalaithe múnla a bhaineann le feidhmchláir ard-deacair déantús CNC cruinneas.
C6: An ndéanfaidh d'fhoireann innealtóireachta líníochtaí a athbhreithniú agus moltaí déantúsaíochta a thairiscint?
A: Déanann ár bhfoireann innealtóireachta athbhreithniú ar líníochtaí custaiméirí le haghaidh rioscaí déantúsaíochta féideartha agus cuireann siad moltaí próiseas saor in aisce ar fáil. Déanaimid cláir CNC a choigeartú dá réir sin le haghaidh baisceanna déantúsaíochta CNC beachtais leantacha.
